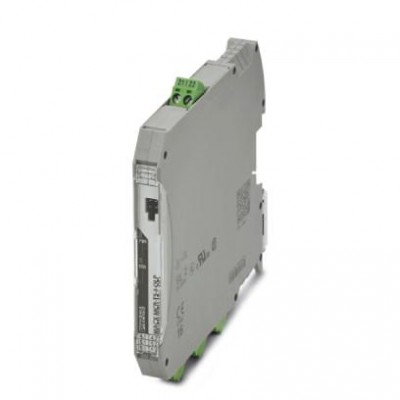

Измерительный преобразователь температуры - MACX MCR-TS-I-OLP - 2908662
Описание
Измерительный температурный преобразователь с питанием от выходного контура, два универсальных входа для термоэлементов, датчик сопротивления и напряжения, связь HART, конфигурируемый, с возможностью установки в зоне 2, SIL 2/3Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27200206 |
| eCl@ss 4.1 | 27200206 |
| eCl@ss 5.0 | 27200206 |
| eCl@ss 5.1 | 27200206 |
| eCl@ss 6.0 | 27200206 |
| eCl@ss 7.0 | 27200206 |
| eCl@ss 8.0 | 27200206 |
| eCl@ss 9.0 | 27210129 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC001446 |
| ETIM 3.0 | EC001446 |
| ETIM 4.0 | EC001446 |
| ETIM 5.0 | EC001446 |
| ETIM 6.0 | EC002919 |
| Аналоговые входы | |
| Диапазон сопротивлений, линейн. | 10 Ω ... 2000 Ω (Мин. измерительный диапазон: 10 Ω) |
| Применяемые типы датчиков (RTD) | Платиновый, никелевый, медный датчики: 2-, 3-, 4-проводн. |
| Применяемые типы датчиков (TC) | A, B, C, D, E, J, K, L, N, R, S, T, U |
| Входные данные | |
| Диапазон измерения температуры | -250 °C ... 2500 °C (Диапазон в зависимости от типа датчика) -200 °C ... 850 °C (Pt 100) |
| Выход сигнала измерительного преобразователя | |
| Выходной сигнал, ток | 4 мА ... 20 мА 20 мА ... 4 мА |
| Выходные данные | |
| макс. выходной ток | 23 мА |
| Данные по безопасности | |
| FM | NI, Class I, Div. 2, Groups A, B, C, D |
| Общие сведения | |
| UL, США / Канада | UL 61010 Recognized |
| Соответствие нормам | Соответствие CE |
| Окружающие условия | |
| Макс. рабочая высота | ≤ 4000 м (через NN) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 100 °C |
| Питание | |
| Диапазон напряжения питания | 12 В ... 42 В (Стандартный) 12 В ... 32 В (SIL активен) |
| Размеры | |
| Высота | 99 мм |
| Глубина | 114,5 мм |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| ATEX | II 3G Ex nA IIC T6...T4 Gc |
| CSA | NI / Class I / Div. 2 / ABCD T6/T5/T4 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C -40 °C ... 70 °C (SIL активен) |
| Ширина | 12,5 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 7 мм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 14 |
| Сечение провода AWG мин. | 24 |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
