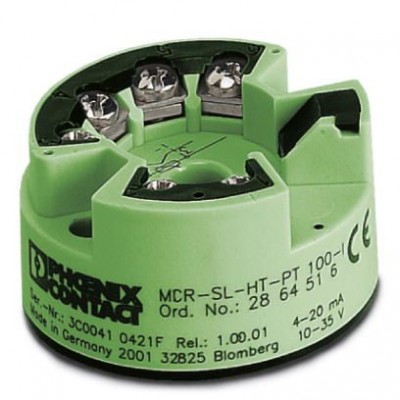

Измерительный преобразователь - MCR-SL-HT-PT 100-I - 2864516
Описание
Измерительный температурный преобразователь MCR, для термометра сопротивления, термоэлемента, датчика сопротивления и напряжения. Для резистивного термометра Pt 100Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27210120 |
| eCl@ss 4.1 | 27210120 |
| eCl@ss 5.0 | 27210120 |
| eCl@ss 5.1 | 27210120 |
| eCl@ss 6.0 | 27210120 |
| eCl@ss 7.0 | 27210120 |
| eCl@ss 8.0 | 27200206 |
| eCl@ss 9.0 | 27210129 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC001446 |
| ETIM 3.0 | EC001446 |
| ETIM 4.0 | EC001446 |
| ETIM 5.0 | EC001446 |
| ETIM 6.0 | EC002919 |
| UNSPSC | |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 41112105 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| Аналоговые входы | |
| Применяемые типы датчиков (RTD) | Pt 100 ; мин. диапазон измерения 10 K |
| Входные данные измерительного преобразователя | |
| Конфигурируемый / программируемый | есть, программируемый |
| Выход сигнала измерительного преобразователя | |
| Выходной сигнал, ток | 4 мА ... 20 мА 20 мА ... 4 мА |
| Выходные данные | |
| Выходной ток при обрыве линии | ≤ 3,6 мА или ≥ 21 мА (pегулируется) |
| Диапазон значений выходного тока при выходе за верхнюю / нижнюю границу измерительного диапазона | ≤ 20,5 мА / ≥ 3,8 мА (линейное возрастание / убывание) |
| Нагрузка / выходная нагрузка, выход тока | макс.(Vпитание- 10 В) / 0,023 А (выход сигнала тока) |
| Интерфейсы | |
| Выходной ток при коротком замыкании | ≤ 3,6 мА или ≥ 21 мА (pегулируется) |
| Общие сведения | |
| UL, США / Канада | Class I, Div. 2, Groups A, B, C, D |
| Монтажное положение | на выбор |
| Ошибка передачи, термометр сопротивления | 0,2 K |
| Соответствие нормам | Соответствие CE |
| Способ подключения | 2-, 3-, 4-проводной |
| Ступенчатая характеристика (10-90%) | < 2 c |
| Указания по монтажу | Присоединительная головка (гильза) конструкции В согласно DIN 43729 |
| Питание | |
| Диапазон напряжения питания | 10 В DC ... 35 В DC |
| Потребляемый ток, макс. | < 3,5 мА |
| Размеры | |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| Излучение помех | EN 61326-1 (МЭК 61326) и NAMUR NE 21 |
| Помехоустойчивость | EN 61326-1 (МЭК 61326) и NAMUR NE 21 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Функции | |
| Конфигурирование | с помощью программного пакета для конфигурирования MCR-PI-CONF-WIN |
| Наименование | с питанием от сигнальной цепи |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого проводника макс. | 1,75 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 1,75 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 15 |
| Сечение провода AWG мин. | 24 |
| Цифровые выходы | |
| Наименование, выход | выход тока |
| Электрические данные | |
| Задержка включения | 4 c |
| Габариты и материалы | |
| Материал корпуса | Поликарбонат РС |
| Дополнительные особенности | |
| Цвет | зеленый |
