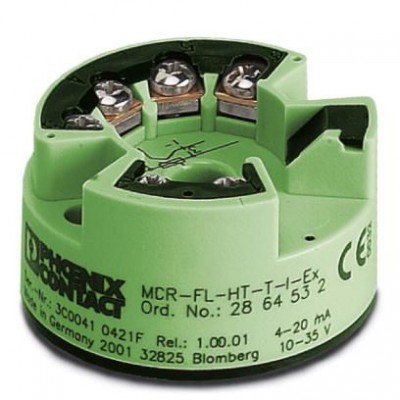

Измерительный преобразователь - MCR-FL-HT-T-I-EX - 2864532
Описание
Измерительный температурный преобразователь MCR, программируемый, искробезопасный, для резистивных термометров, термоэлементов, датчиков сопротивления и напряжения. Для резистивного термометра Pt 100Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27210120 |
| eCl@ss 4.1 | 27210120 |
| eCl@ss 5.0 | 27210120 |
| eCl@ss 5.1 | 27210120 |
| eCl@ss 6.0 | 27210120 |
| eCl@ss 7.0 | 27210120 |
| eCl@ss 8.0 | 27200206 |
| eCl@ss 9.0 | 27210129 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC001446 |
| ETIM 3.0 | EC001446 |
| ETIM 4.0 | EC001446 |
| ETIM 5.0 | EC001446 |
| ETIM 6.0 | EC002919 |
| UNSPSC | |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 41112105 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| Аналоговые входы | |
| Применяемые типы датчиков (RTD) | Pt-, Ni- (100,500,1000); мин. измерительный диапазон 10 K |
| Применяемые типы датчиков (TC) | B, C, D, E, J, K, L, N, R, S, T, U; мин. измерительный диапазон 50 K/500 K |
| Входные данные | |
| Диапазон входных сигналов | 10 Ω ... 400 Ω (минимальный диапазон измерений 10 Ом) 10 Ω ... 2000 Ω (минимальный диапазон измерений 100 Ом) -10 мВ ... 100 мВ (мин. диапазон измерения 5 мВ) |
| Входные данные измерительного преобразователя | |
| Конфигурируемый / программируемый | есть, программируемый |
| Выход сигнала измерительного преобразователя | |
| Выходной сигнал, ток | 4 мА ... 20 мА 20 мА ... 4 мА |
| Выходные данные | |
| Выходной сигнал тока, максимальный | ≤ 25 мА |
| Выходной ток при обрыве линии | ≤ 3,6 мА или ≥ 21 мА (pегулируется) |
| Диапазон значений выходного тока при выходе за верхнюю / нижнюю границу измерительного диапазона | 3,8 мА ... 20,5 мА (линейное возрастание / убывание) |
| Нагрузка / выходная нагрузка, выход тока | ≤ 720 Ω (при UV= 24 В; Uпит.- 8 В / 0,025 А) |
| Данные по безопасности | |
| Группа | IIB |
| макс. внешняя емкость Co | 1,9 мкФ |
| макс. внешняя индуктивность Lo | 8,5 мГн |
| Макс. выходная мощность Po | 9,35 мВт |
| Макс. выходной ток Io | 4,6 мА |
| Максимальное безопасное напряжение Um | 250 В |
| Температура окружающей среды, макс. | Категория 1: T4 = 60 °C, T5 = 50 °C, T6 = 40 °C |
| Интерфейсы | |
| Выходной ток при коротком замыкании | ≤ 3,6 мА или ≥ 21 мА (настраивается; не предназначено для термоэлементов) |
| Общие сведения | |
| UL, США / Канада | cULus |
| Класс воспламеняемости согласно UL 94 | V0 |
| Контроль линии | NE 43 |
| Соответствие нормам | Соответствие CE |
| Способ подключения | 2-, 3-, 4-проводной |
| Стандарты / нормативные документы | Рекомендации NAMUR NE 21 |
| Ступенчатая характеристика (10-90%) | < 2 c |
| Питание | |
| Диапазон напряжения питания | 8 В DC ... 30 В DC |
| Потребляемый ток, макс. | < 3,5 мА |
| Размеры | |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| ATEX | II 1 G Ex ia IIC T6/T5/T4 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 55 °C |
| Функции | |
| Конфигурирование | с помощью программного пакета для конфигурирования MCR-PI-CONF-WIN |
| Наименование | с питанием от сигнальной цепи |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Мин. момент затяжки | 0,5 Нм |
| Момент затяжки, макс. | 0,6 Нм |
| Сечение гибкого проводника макс. | 1,75 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 1,75 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 15 |
| Сечение провода AWG мин. | 24 |
| Электрические данные | |
| Задержка включения | 6 c |
| Габариты и материалы | |
| Материал корпуса | Поликарбонат РС |
| Дополнительные особенности | |
| Цвет | зеленый |
