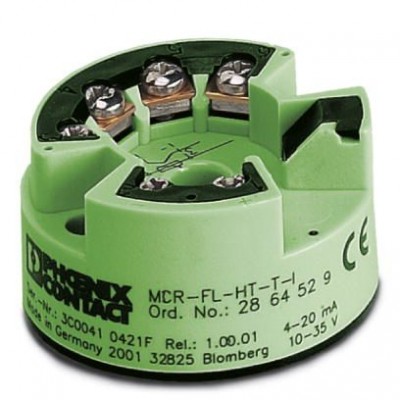

Измерительный преобразователь - MCR-FL-HT-T-I - 2864529
Описание
Измерительный температурный преобразователь MCR, устанавливаемый в гильзу: программируемый измерительный температурный преобразователь с питанием от сигнальной цепи, для термометров сопротивления, термоэлементов, датчиков сопротивления и напряженияХарактеристики
eCl@ss | |
eCl@ss 4.0 | 27210120 |
eCl@ss 4.1 | 27210120 |
eCl@ss 5.0 | 27210120 |
eCl@ss 5.1 | 27210120 |
eCl@ss 6.0 | 27210120 |
eCl@ss 7.0 | 27210120 |
eCl@ss 8.0 | 27200206 |
eCl@ss 9.0 | 27210129 |
Environmental Product Compliance | |
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
ETIM | |
ETIM 2.0 | EC001446 |
ETIM 3.0 | EC001446 |
ETIM 4.0 | EC001446 |
ETIM 5.0 | EC001446 |
ETIM 6.0 | EC002919 |
UNSPSC | |
UNSPSC 11 | 39121008 |
UNSPSC 12.01 | 39121008 |
UNSPSC 13.2 | 41112105 |
UNSPSC 6.01 | 30211506 |
UNSPSC 7.0901 | 39121008 |
Аналоговые входы | |
Диапазон сопротивлений, линейн. | Омический датчик от 10 до 400 Ω и от 10 до 2000 Ω; мин. диапазон измерен. 10 / 100 Ω |
Применяемые типы датчиков (RTD) | Pt-, Ni- (100,500,1000); мин. диапазон измерения 10 K |
Применяемые типы датчиков (TC) | B, C, D, E, J, K, L, N, R, S, T, U; мин. диапазон измер. 50 K/500 K |
Входные данные измерительного преобразователя | |
Конфигурируемый / программируемый | есть, программируемый |
Выход сигнала измерительного преобразователя | |
Выходной сигнал, ток | 4 мА ... 20 мА 20 мА ... 4 мА |
Выходные данные | |
Выходной ток при обрыве линии | ≤ 3,6 мА или ≥ 21 мА (pегулируется) |
Диапазон значений выходного тока при выходе за верхнюю / нижнюю границу измерительного диапазона | ≤ 20,5 мА / ≥ 3,8 мА (линейное возрастание / убывание) |
Нагрузка / выходная нагрузка, выход тока | макс.(Vпитание- 8 В) / 0,025 А (выход сигнала тока) |
Интерфейсы | |
Выходной ток при коротком замыкании | ≤ 3,6 мА или ≥ 21 мА (настраивается; не предназначено для термоэлементов) |
Общие сведения | |
UL, США / Канада | Class I, Div. 2, Groups A, B, C, D |
Испытательное напряжение, вход / выход | 2 кВ (50 Гц, 1 мин) |
Монтажное положение | на выбор |
Ошибка передачи, датчик напряжения | ± 20 мкВ (-10...100 мВ) |
Ошибка передачи, датчик сопротивления | ± 0,1 Ом (10...400 Ом), ± 1,5 Ом (10...2000 Ом) |
Ошибка передачи, термометр сопротивления | 0,2 K (Pt 100, Ni 100), 0,5 K (Pt 500, Ni 500), 0,3 K (Pt 1000, Ni 1000) |
Ошибка передачи, термоэлементы | тип. 0,5 K (K, J, T, E, L, U), 1,0 K (N, C, D), 2,0 K (S, B, R) |
Соответствие нормам | Соответствие CE |
Способ подключения | 2-, 3-, 4-проводной |
Ступенчатая характеристика (10-90%) | < 2 c |
Указания по монтажу | Присоединительная головка (гильза) конструкции В согласно DIN 43729 |
Питание | |
Диапазон напряжения питания | 8 В DC ... 35 В DC |
Потребляемый ток, макс. | < 3,5 мА |
Размеры | |
Резьба винтов | M3 |
Стандарты и предписания | |
Излучение помех | EN 61326-1 (МЭК 61326) и NAMUR NE 21 |
Помехоустойчивость | EN 61326-1 (МЭК 61326) и NAMUR NE 21 |
Электромагнитная совместимость | Соответствует Директиве по ЭМС |
Технические данные | |
Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
Функции | |
Конфигурирование | с помощью программного пакета для конфигурирования MCR-PI-CONF-WIN |
Наименование | с питанием от сигнальной цепи |
Характеристики клемм | |
Длина снятия изоляции | 8 мм |
Сечение гибкого проводника макс. | 1,75 мм² |
Сечение гибкого проводника мин. | 0,2 мм² |
Сечение жесткого проводника макс. | 1,75 мм² |
Сечение жесткого проводника мин. | 0,2 мм² |
Сечение провода AWG макс. | 15 |
Сечение провода AWG мин. | 24 |
Цифровые выходы | |
Количество выходов | 1 |
Наименование, выход | выход тока |
Электрические данные | |
Задержка включения | 6 c |
Габариты и материалы | |
Материал корпуса | Поликарбонат РС |
Дополнительные особенности | |
Цвет | зеленый |
