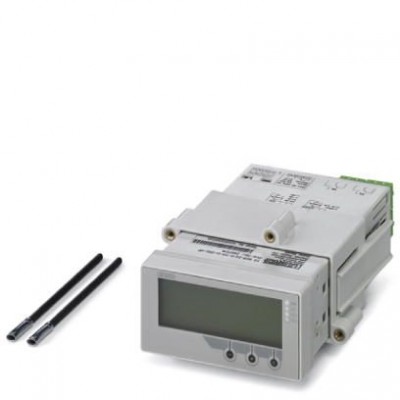

Цифровые индикаторы - FA MCR-D-TUI-UI-2REL-UP - 2907064
Описание
Многофункциональный индикатор процесса в монтажном корпусе распределительной панели для контроля и отображения аналоговых измеряемых параметров. Универсальные входы обеспечивают подключение тока, напряжения, устройств RTD и TC. Два релейных выхода с переключающим контактом и один аналоговый выход.. Многофункциональный индикатор процесса в монтажном корпусе распределительной панели для контроля и отображения аналоговых измеряемых параметров. Питание двухпроводных датчиков обеспечивается с помощью встроенной системы питания измерительного преобразователя. Универсальные входы обеспечивают подключение тока, напряжения, устройств RTD и TC. Возможен контроль предельных значений и коммутация реле. Через аналоговый выход можно передавать сигналы процесса. Изменение цвета в случае неисправности способствует распознаванию аварийных состояний. 5-значный 7-сегментный дисплей LC, с подсветкой, 1 универсальный вход, 2 реле, сохранение мин./макс. значения, таблица линеаризации, цифровой статусный выход (Open Collector)Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27210301 |
| eCl@ss 4.1 | 27210301 |
| eCl@ss 5.0 | 27210301 |
| eCl@ss 5.1 | 27210301 |
| eCl@ss 6.0 | 27210301 |
| eCl@ss 7.0 | 27210301 |
| eCl@ss 8.0 | 27210301 |
| eCl@ss 9.0 | 27210301 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC001426 |
| ETIM 3.0 | EC001426 |
| ETIM 4.0 | EC001426 |
| ETIM 5.0 | EC001426 |
| ETIM 6.0 | EC001426 |
| Аналоговые входы | |
| Входное сопротивление, вход напряжения | > 1 MΩ |
| Входное сопротивление, вход тока | 10 Ω |
| Применяемые типы датчиков (RTD) | Платиновый, никелевый, медный датчики |
| Применяемые типы датчиков (TC) | J, K, T, N, B, S, R, U. L, C, D |
| Разрешение АЦП | 13 бит |
| Входные данные | |
| Входной сигнал | Ток |
| Входной сигнал напряжения | 0 В ... 10 В 2 В ... 10 В 0 В ... 5 В 0 В ... 1 В 1 В ... 5 В -1 В ... 1 В -10 В ... 10 В -30 В ... 30 В -100 мВ ... 100 мВ |
| Диапазон напряжений питания передатчика | 22,8 В ... 27,6 В (холостой ход) |
| макс. входное напряжение | ± 35 В (≥ 1 В) |
| макс. входной ток | < 150 мА |
| Напряжение питания передатчика | > 16 В (22 мА) |
| Применяемые входные источники | Термометр сопротивления |
| Ток питания передатчика | < 30 мА (Защита от короткого замыкания и перегрузки) |
| Выход сигнала измерительного преобразователя | |
| Выходной сигнал, ток | 0 мА ... 20 мА 4 мА ... 20 мА |
| Выходные данные | |
| Выходной сигнал, напряжение | 0 В ... 10 В 2 В ... 10 В 0 В ... 5 В 1 В ... 5 В |
| макс. выходное напряжение | < 11 В |
| макс. выходной ток | < 22 мА |
| Нагрузка / выходная нагрузка, выход тока | ≤ 500 Ω (22 мА) |
| Пульсации | < 10 мB(ДА)(500 Ом) |
| Контактная часть | |
| Исполнение контакта | 2 переключающих контакта |
| Максимальное напряжение переключения | 30 В DC (3 A) 230 В AC (3 A) |
| Минимальное напряжение переключения | 12 В |
| Минимальный коммутационный ток | 10 мА |
| Общие сведения | |
| GL | GL EMC 1 C |
| UL, США / Канада | UL 61010 Recognized |
| Испытательное напряжение, вход / выход | 500 В |
| Испытательное напряжение, вход / питание | 2500 В |
| Испытательное напряжение, выход / питание | 2500 В |
| Монтажное положение | Макс. диапазон угла зрения +/- 45° от центра дисплея в любом направлении |
| Потребляемая мощность | ≤ 6,9 Вт |
| Соответствие нормам | Соответствие CE |
| Способ подключения | 2-, 3-, 4-проводной |
| Общие характеристики измерительной катушки | |
| Испытательное напряжение | 2500 В |
| Окружающие условия | |
| Макс. рабочая высота | < 2000 м (через NN) |
| Степень защиты | IP65 спереди |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Питание | |
| Диапазон напряжения питания | 24 В AC/DC ... 230 В AC/DC (-20 % ... +10 %, 50 ... 60 Гц) |
| Размеры | |
| Высота | 48 мм |
| Глубина | 151,8 мм |
| Релейные выходы | |
| Максимальный коммутационный ток | 3 A 200 мА |
| Релейные выходы: цепь активации | |
| Описание выходов | Выход открытого коллектора |
| Стандарты и предписания | |
| CSA | CSA GP |
| Излучение помех | МЭК 61326, Klasse A |
| Помехоустойчивость | IEC 61326 / NAMUR NE 21 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
| Ширина | 96 мм |
| Цифровые входы | |
| Входной сигнал тока | 0 мА ... 20 мА +10 % 4 мА ... 20 мА +10 % |
| Количество входов | 1 |
| Описание входа | Универсальный вход |
| Цифровые выходы | |
| Количество выходов | 1 |
| Наименование, выход | выход тока |
| Габариты и материалы | |
| Материал корпуса | PC-GF10 |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
