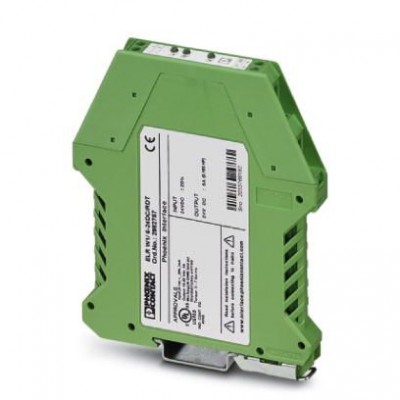

Реле реверсирования нагрузки - ELR W1/ 6-24DC/RDT - 2982757
Описание
Электронное реле реверсирования нагрузки, для управления электродвигателями постоянного тока, со световым индикатором и защитной схемой, выход: 10-30 В DC/6 A, время переключ. 1 мсХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27371014 |
| eCl@ss 6.0 | 27371014 |
| eCl@ss 7.0 | 27371014 |
| eCl@ss 8.0 | 27371014 |
| eCl@ss 9.0 | 27371014 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC002055 |
| ETIM 5.0 | EC002055 |
| ETIM 6.0 | EC002055 |
| UNSPSC | |
| UNSPSC 11 | 39121514 |
| UNSPSC 12.01 | 39121514 |
| UNSPSC 13.2 | 39121514 |
| UNSPSC 6.01 | 30211915 |
| UNSPSC 7.0901 | 39121514 |
| Активная часть | |
| Диапазон входных напряжений относительно UN | 0,8 ... 1,2 |
| Индикация рабочего напряжения | LED зел. |
| Типовой входной ток при UN | 3 мА |
| Входные данные | |
| Время переключения RL/LL (время включения) | 1 мс |
| Входное номинальное напряжение UN | 24 В DC |
| Диапазон входных напряжений | 19,2 В DC ... 28,8 В DC |
| Наименование, вход | Питание устройства |
| Выходные данные | |
| Время включения, типовое | 200 мкс |
| Диапазон номинального выходного напряжения | 10 В DC ... 30 В DC |
| Выходные данные выхода нагрузки | |
| Диапазон рабочих напряжений | 10 В DC ... 30 В DC |
| Общие сведения | |
| Индикатор состояния | Светодиод желтого цвета - правое вращение (R), светодиод желтого цвета - левое вращение (L) |
| Испытательное напряжение, вход / выход | 2,5 кВ AC |
| Монтажное положение | Вертикально (монтажная рейка горизонтальная) |
| Режим работы | 100 % ED |
| Указания по монтажу | на выбор |
| Окружающие условия | |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Цепь управления |
| Питание | |
| Защитная схема | Защита от переполюсовки Диод защиты от переполюсовки Защита от перенапр. |
| Номинальное напряжение питания | 24 В DC ±20 % |
| Расчетное напряжение питания цепи управления US | 24 В DC |
| Питание устройства | |
| Диапазон напряжения питания цепи управления | 19,2 В DC ... 28,8 В DC |
| Потенциалы Axioline | |
| Потребляемый ток | 3 мА |
| Размеры | |
| Высота | 99 мм |
| Глубина | 114,5 мм |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| Изоляция | Основная изоляция |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
| Ширина | 12,5 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,2 мм² ... 4 мм² |
| Сечение жесткого провода | 0,2 мм² ... 6 мм² |
| Сечение проводника AWG | 24 ... 10 |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
