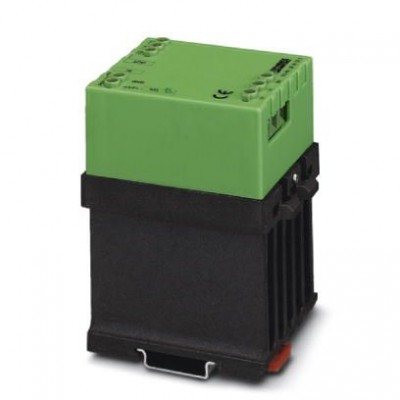

Реле нагрузки - ELR 3/ 9-500 - 2941714
Описание
Электронное реле контроля нагрузки, для прямого управления потребителями, подключенными к 3-фазной цепи питания, со световым индикатором и защитной схемой, выход: 110 - 550 В AC / 3 x 9 AХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27371014 |
| eCl@ss 6.0 | 27371014 |
| eCl@ss 7.0 | 27371014 |
| eCl@ss 8.0 | 27371014 |
| eCl@ss 9.0 | 27371014 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC002055 |
| ETIM 5.0 | EC002055 |
| ETIM 6.0 | EC002055 |
| UNSPSC | |
| UNSPSC 11 | 39121514 |
| UNSPSC 12.01 | 39121514 |
| UNSPSC 13.2 | 39121529 |
| UNSPSC 6.01 | 30211915 |
| UNSPSC 7.0901 | 39121514 |
| Входные данные | |
| Время отклика в режиме нормальной нагрузки | 20 мс |
| Диапазон напряжений относительно UC | 0,8 ... 1,2 |
| Диапазон напряжения срабатывания | 19,2 В DC ... 28,8 В DC |
| Наименование, вход | Вход управляющего сигнала, справа / слева |
| Номинальное напряжение цепи управления UC | 24 В DC |
| Номинальный ток цепи управления IC | 16 мА |
| Частота передачи | 1 Гц (при сos φ = 0,5) |
| Выходные данные выхода нагрузки | |
| Диапазон рабочих напряжений | 110 В AC ... 550 В AC |
| Диапазон токовой нагрузки | 150 мА ... 9 A (см. Изменение хар-к) |
| Импульсный ток | 230 A (tp = 10 мс, при 25 °C) |
| Остаточное напряжение | тип. 1,5 В |
| Расчетное импульсное напряжение Ue | 500 В AC |
| Ток утечки | тип. 7 мА |
| Общие сведения | |
| Индикатор состояния | LED желт. |
| Испытательное напряжение, вход / выход | 2,5 кВ |
| Монтажное положение | Вертикально (монтажная рейка горизонтальная) |
| Режим работы | 100 % ED |
| Указания по монтажу | устанавливаются в ряд с промежутком > 20 мм |
| Окружающие условия | |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Цепь управления |
| Питание | |
| Защитная схема | Защита от переполюсовки Диод защиты от переполюсовки Защита от перенапр. |
| Размеры | |
| Высота | 84 мм |
| Глубина | 110 мм |
| Резьба винтов | M3 |
| Релейные выходы: цепь активации | |
| Частота коммутации | макс. 10 Гц (при сos φ = 0,5) |
| Стандарты и предписания | |
| Изоляция | Основная изоляция |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
| Ширина | 62 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,2 мм² ... 4 мм² |
| Сечение жесткого провода | 0,2 мм² ... 6 мм² |
| Сечение проводника AWG | 24 ... 10 |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
