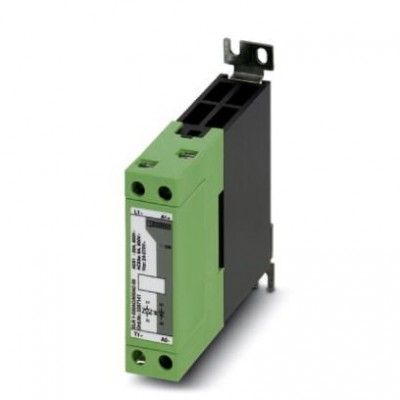

Полупроводниковый контактор - ELR 1-230AC/600AC-20 - 2297141
Описание
Однофазный полупроводниковый контактор, входное напряжение: 230 В AC, выходной ток: 20 A, нулевой выключательХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27371014 |
| eCl@ss 6.0 | 27371014 |
| eCl@ss 7.0 | 27371014 |
| eCl@ss 8.0 | 27371014 |
| eCl@ss 9.0 | 27371014 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC002055 |
| ETIM 5.0 | EC002055 |
| ETIM 6.0 | EC002055 |
| UNSPSC | |
| UNSPSC 11 | 39121514 |
| UNSPSC 12.01 | 39121514 |
| UNSPSC 13.2 | 39121529 |
| UNSPSC 6.01 | 30211915 |
| UNSPSC 7.0901 | 39121514 |
| Активная часть | |
| Индикация рабочего напряжения | LED зел. |
| Входные данные | |
| Диапазон напряжения срабатывания | 24 В AC ... 275 В AC |
| Наименование, вход | Вход управляющего сигнала |
| Номинальное напряжение цепи управления UC | 230 В AC |
| Номинальный ток цепи управления IC | около 17 мА |
| Порог срабатывания | ≤ 6 В AC (Сигнал «0») ≥ 22 В AC (Сигнал «1») |
| Частота передачи | 6 Гц |
| Выходные данные выхода нагрузки | |
| Диапазон рабочих напряжений | 42 В AC ... 660 В AC |
| Диапазон токовой нагрузки | 350 мА ... 20 A (см. Изменение хар-к) |
| Импульсный ток | 250 A (t = 10 мс) |
| Остаточное напряжение | < 1,6 В |
| Расчетный рабочий ток при AC-51 | 20 A |
| Расчетный рабочий ток при AC-53a | 5 A |
| Ток утечки | < 3 мА (в состоянии off) |
| Общие сведения | |
| Испытательное напряжение, вход / выход | 4 кВeff |
| Монтажное положение | Вертикально (монтажная рейка горизонтальная) |
| Указания по монтажу | устанавливаются в ряд с промежутком ≥ 22,5 мм |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Цепь управления |
| Питание | |
| Защитная схема | Цепь RCV |
| Размеры | |
| Высота | 103 мм |
| Глубина | 103 мм |
| Резьба винтов | M4 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -30 °C ... 70 °C |
| Ширина | 22,5 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,5 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,5 мм² ... 2,5 мм² |
| Сечение проводника AWG | 20 ... 14 |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
