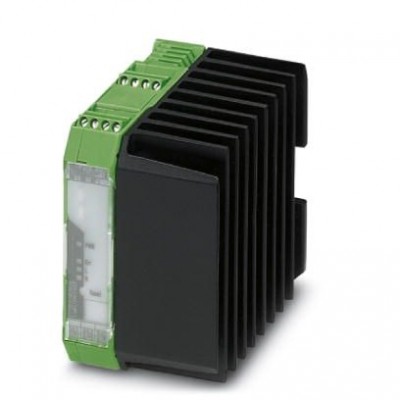

Полупроводник. реверсивн. контактор - ELR W3- 24DC/500AC- 9 - 2297316
Описание
Трехфазный полупроводниковый реверсивный контактор со входом 24 В DC, выходной ток 9 А, нулевой выключатель, опционально с устройством тепловой защитыХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27371014 |
| eCl@ss 6.0 | 27371014 |
| eCl@ss 7.0 | 27371014 |
| eCl@ss 8.0 | 27371014 |
| eCl@ss 9.0 | 27371014 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC002055 |
| ETIM 5.0 | EC002055 |
| ETIM 6.0 | EC002055 |
| UNSPSC | |
| UNSPSC 11 | 39121514 |
| UNSPSC 12.01 | 39121514 |
| UNSPSC 13.2 | 39121529 |
| UNSPSC 6.01 | 30211915 |
| UNSPSC 7.0901 | 39121514 |
| Входные данные | |
| Диапазон напряжений относительно UC | 0,8 ... 1,25 |
| Диапазон напряжения срабатывания | 19,2 В DC ... 30 В DC |
| Наименование, вход | Вход управляющего сигнала, справа / слева |
| Номинальное напряжение цепи управления UC | 24 В DC |
| Номинальный ток цепи управления IC | 12,7 мА |
| Порог срабатывания | 9,6 В (Сигнал «0») 19,2 В (Сигнал «1») |
| Выходные данные выхода нагрузки | |
| Диапазон рабочих напряжений | 48 В AC ... 575 В AC |
| Диапазон токовой нагрузки | 100 мА ... 9 A (см. Изменение хар-к) |
| Импульсный ток | 300 A (t = 10 мс) |
| Остаточное напряжение | < 1,5 В |
| Расчетное импульсное напряжение Ue | 500 В AC |
| Расчетный рабочий ток при AC-51 | 9 A |
| Расчетный рабочий ток при AC-53a | 9 A |
| Ток утечки | 6 мА |
| Общие сведения | |
| SCCR | 5 кA (20 A RK5 (standard fault) fuse) |
| Индикатор состояния | LED желт. |
| Индикация ошибок | СИД красн. |
| Испытательное напряжение, вход / выход | 5 кВeff |
| Монтажное положение | Вертикально (монтажная рейка горизонтальная) |
| Режим работы | 100 % ED |
| Указания по монтажу | Устанавливаются в ряд с промежутком = 20 мм |
| Частота реверсирования | ≤ 10 Гц |
| Окружающие условия | |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Цепь управления |
| Питание | |
| Защитная схема | Защита от переполюсовки Cтабилитроны Защита от перенапр. |
| Размеры | |
| Высота | 99 мм |
| Глубина | 114,5 мм |
| Резьба винтов | M3 |
| Релейные выходы: цепь активации | |
| Частота коммутации | макс. 5 Гц |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C |
| Ширина | 67,5 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 14 |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
