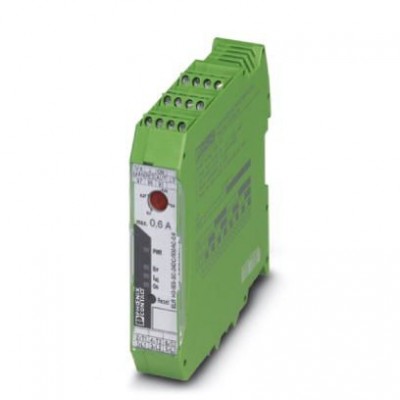

Гибридный пускатель - ELR H3-IES-SC- 24DC/500AC-0,6 - 2900566
Описание
Гибридный пускатель для запуска 3-фазн. двигателей до 500 В перем. тока, выходной ток 0,6 А, управляющее напряжение 24 В пост. тока, с настраиваемой схемой откл. при перегрузке, функцией авар. останова до SIL 3/PL e и винтовым зажимом.Характеристики
| eCl@ss | |
| eCl@ss 5.0 | 27024002 |
| eCl@ss 5.1 | 27024002 |
| eCl@ss 6.0 | 27024002 |
| eCl@ss 7.0 | 27024002 |
| eCl@ss 8.0 | 27024002 |
| eCl@ss 9.0 | 27024002 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001037 |
| ETIM 3.0 | EC001037 |
| ETIM 4.0 | EC001037 |
| ETIM 5.0 | EC001037 |
| ETIM 6.0 | EC001037 |
| UNSPSC | |
| UNSPSC 11 | 39121514 |
| UNSPSC 12.01 | 39121514 |
| UNSPSC 13.2 | 25173902 |
| UNSPSC 6.01 | 30211915 |
| UNSPSC 7.0901 | 39121514 |
| Активная часть | |
| Индикация рабочего напряжения | LED зел. |
| Частота сети | 50/60 Гц |
| Входные данные | |
| Время отключения, типовое | < 30 мс |
| Диапазон напряжения срабатывания | 19,2 В DC ... 30 В DC |
| Наименование, вход | Вход управляющего сигнала |
| Номинальное напряжение цепи управления UC | 24 В DC |
| Номинальный ток цепи управления IC | 5 мА (Тип входа 1) |
| Порог срабатывания | 9,6 В (Сигнал «0») 19,2 В (Сигнал «1») |
| Уровень переключения | < 5 В DC (для аварийного останова) |
| Выходные данные выхода нагрузки | |
| Время охлаждения | 20 мин. (для автоматического сброса) |
| Диапазон рабочих напряжений | 42 В AC ... 550 В AC |
| Диапазон токовой нагрузки | 75 мА ... 600 мА (см. Изменение хар-к) |
| Расчетное импульсное напряжение Ue | 500 В AC |
| Расчетный рабочий ток Ie | 0,6 A (AC-51) 0,6 A (AC-53a) |
| Ток утечки | 0 мА |
| Характеристика срабатывания согласно МЭК 60947-4-2 | Класс 10A |
| Выходные данные выхода обратного сигнала | |
| Коммутационная способность согласно МЭК 60947-5-1 | 3 A (230 В, AC15) 2 A (24 В, DC13) |
| Данные UL | |
| Category code | NLDX |
| FLA | 0,6 A (500 В AC) |
| Group installation | 20 A (class RK5, SCCR 5kA, #24 - 14 AWG max. solid and stranded) 30 A (class CC or J, SCCR 100kA, #24 - 14 AWG max, solid and stranded) |
| Допуски / соответствия | |
| Категория согласно ISO 13849 | ≤ 3 (Безопасное отключение) |
| Свидетельство ЕС об утверждении типового образца | PTB 07 ATEX 3145 |
| Сертификат UL | NLDX.E228652 |
| Уровень совокупной безопасности согласно МЭК 61508 | ≤ 3 (Безопасное отключение) 2 (Защита электродвигателя) |
| Уровень эффективности согласно ISO 13849 | ≤ e (Безопасное отключение) |
| Контактная часть | |
| Исполнение контакта | 1 переключающий контакт |
| Общие сведения | |
| SCCR | 100 кA (500 В AC (предохранитель 30 A класс CC / 30 A класс J (High-Fault))) 5 кA (500 В AC (предохранитель 20 A RK5 (Standard-Fault))) |
| Индикатор состояния | LED желт. |
| Индикация ошибок | СИД красн. |
| Монтажное положение | Вертикальное (горизонтальная монтажная рейка, отвод двигателя снизу) |
| Рассеиваемая мощность, макс. | 2,5 Вт |
| Рассеиваемая мощность, мин. | 0,88 Вт |
| Расчетное импульсное напряжение | 6 кВ |
| Режим работы | 100 % ED |
| Тип монтажа | Установка на монтажной рейке |
| Указания по монтажу | установка в ряд, расстояние см. на графике изменения характеристик |
| Окружающие условия | |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Цепь управления |
| Питание | |
| Номинальный ток питания цепи управления IS | 40 мА |
| Расчетное напряжение питания цепи управления US | 24 В DC |
| Питание устройства | |
| Диапазон напряжения питания цепи управления | 19,2 В DC ... 30 В DC |
| Потенциалы Axioline | |
| Наименование защиты | Защита от переполюсовки |
| Размеры | |
| Высота | 106,6 мм |
| Глубина | 113,7 мм |
| Резьба винтов | M3 |
| Релейные выходы: цепь активации | |
| Частота коммутации | ≤ 2 Гц (зависимый от нагрузки) |
| Стандарты и предписания | |
| ATEX | II (2) G [Ex e] [Ex d] [Ex px] II (2) D [Ex t] [Ex p] |
| Изоляция | Безопасное разделение (МЭК 60947-1/EN 50178) при рабочем напряжении ≤ 300 В AC Базовая изоляция (МЭК 60947-1) при рабочем напряжении 300 ... 500 В перем. тока Безопасное разделение (EN 50178) при рабочем напряжении 300 ... 500 B AC |
| Расчетное напряжение изоляции | 500 В |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (Cоблюдайте кривые) |
| Ширина | 22,5 мм |
| Функции | |
| Наименование | Изоляционные характеристики между управляющим входным и питающим напряжением, цепью вспомогательного тока и силовой электрической цепью |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Момент затяжки | 0,5 Нм ... 0,6 Нм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 14 |
| Указание | Сигнал обратной связи: Сухой переключающий контакт, сигнальный контакт |
| Цифровые выходы | |
| Наименование, выход | Выход перемен. тока |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
