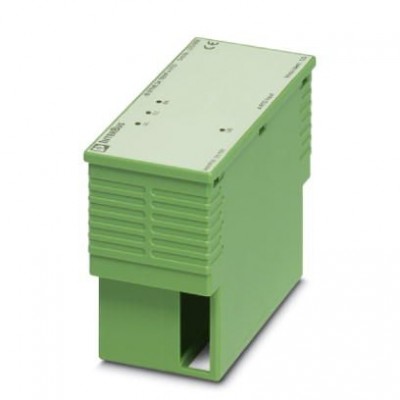

Запасной электронный модуль - IB STME 24 TEMP 4 RTD - 2701958
Описание
Аналоговый модуль ввода INTERBUS-ST, 4 входа, RTD, 2-, 3- и 4-проводная схема подключения, класс защиты IP20, включающий в себя: только электронику модуля. Модуль рассчитан на использование в пределах ST-станции.Он служит для регистрации сигналов резистивных датчиков температуры.
Характеристики
| eCl@ss | |
| eCl@ss 5.1 | 27242601 |
| eCl@ss 6.0 | 27242601 |
| eCl@ss 8.0 | 27242601 |
| eCl@ss 9.0 | 27242601 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 4.0 | EC001599 |
| ETIM 5.0 | EC001596 |
| ETIM 6.0 | EC001596 |
| UNSPSC | |
| UNSPSC 13.2 | 32151602 |
| Аналоговые входы | |
| Представление измеренного значения | 16 бит с дополнением до двух |
| Применяемые типы датчиков (RTD) | Pt 100, Pt 1000, Ni 100, Ni 1000 |
| Принцип измерения | Метод сигма-дельта |
| Разрешение АЦП | 24 бит |
| Входные данные | |
| Наименование, вход | Аналоговые выход RTD |
| Интерфейс Ethernet | |
| Среда передачи | Медь |
| Интерфейсы | |
| Количество каналов | 2 |
| Скорость передачи данных | 500 кбит/с |
| Общие сведения | |
| Вес нетто | 241,7 г |
| Диагностические сообщения | Отказ питания внутренних периферийных устройств Передача сообщений об ошибках периферии на устр-во сопряжения Выход из строя предохранителя F1 Передача сообщений об ошибках периферии на устр-во сопряжения Отказ питания периферийных устройств Передача сообщений об ошибках периферии на устр-во сопряжения |
| Потребляемая мощность | тип. 0,5 Вт |
| Режим работы | Режим передачи данных процесса (4 слова) |
| Способ подключения | 2-, 3-, 4-проводной экранированный кабель |
| Тип монтажа | Монтажная рейка |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 80 кПа ... 106 кПа (до 2000 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 80 кПа ... 106 кПа (до 2000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Потенциалы Axioline | |
| Потребляемый ток | тип. 54 мА макс. 80 мА |
| Электропитание | 9 В DC (из локальной шины ST) |
| Разделение потенциалов | |
| Испытательный участок | Шина / входы 500 В AC 50 Гц 1 мин. Электропитание / входы 500 В AC 50 Гц 1 мин. Электропитание / защитный проводник 500 В AC 50 Гц 1 мин. Напряжение на периферийном устойстве / защитный проводник 500 В AC 50 Гц 1 мин. |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функции | |
| Наименование | Обеспечение логических схем |
