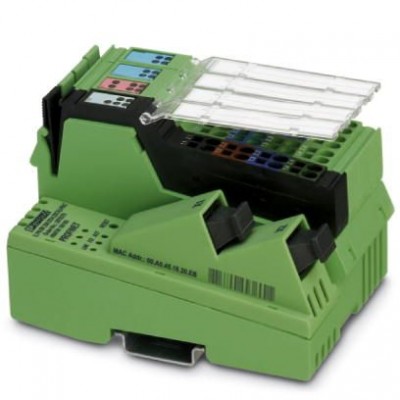

Устройство сопряжения с шиной - IL PN BK DI8 DO4 2SCRJ-PAC - 2878379
Описание
Устройство сопряжения с шиной PROFINET, 8 входов, 24 В DC, 4 выхода, 24 В DC, 500 мА, в комплекте со штекерами для подключения периферийных устройств. Устройство сопряжения с шиной с поддержкой протокола PROFINET оснащено 4 цифровыми выходами и 8 цифровыми входами. В комплект поставки входят все необходимые штекеры Inline для подключения питания и периферийных устройств.Клеммные модули Inline могут оснащаться откидными держателями для маркировки. В держатели вставляются маркировочные карточки в соответствии с назначением модуля. Для обозначения мест подсоединения проводников поставляются маркировочные планки Zack ZBFM-6...
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250203 |
| eCl@ss 4.1 | 27250203 |
| eCl@ss 5.0 | 27250203 |
| eCl@ss 5.1 | 27242608 |
| eCl@ss 6.0 | 27242608 |
| eCl@ss 7.0 | 27242608 |
| eCl@ss 8.0 | 27242608 |
| eCl@ss 9.0 | 27242608 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001434 |
| ETIM 3.0 | EC001604 |
| ETIM 4.0 | EC001604 |
| ETIM 5.0 | EC001604 |
| ETIM 6.0 | EC001604 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Активная часть | |
| Время срабатывания, типовое | около 500 мкс |
| Входные данные | |
| Входное напряжение | 24 В DC |
| Наименование, вход | Цифровые входы |
| Интерфейсы | |
| Количество каналов | 2 |
| Скорость передачи данных | 100 Мбит/с (согласно стандарту PROFINET) |
| Общие сведения | |
| Вес нетто | 367,9 г |
| Диагностические сообщения | Короткое замыкание / перегрузка цифровых выходов да Пропадание питания датчика да Пропадание питания исполнительного элемента да |
| Способ подключения | 3-проводная схема |
| Тип монтажа | Установка на монтажную рейку |
| Указания по значениям массы | cо штекером |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 80 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Оптический интерфейс LWL | |
| Длина волны | 660 нм |
| Питание | |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Рассеиваемая мощность | тип. 3 Вт (Прибор, общ.) |
| Питание электронного модуля | |
| Ток питания | 250 мА |
| Потенциалы Axioline | |
| Источники питания | макс. 0,8 A DC (Cоблюдайте кривые) |
| Потребляемый ток | тип. 250 мА (из UBK) макс. 0,83 A DC (из UBK) |
| Электропитание | 24 В DC (С помощью штекера Inline) |
| Размеры | |
| Высота | 119,8 мм |
| Глубина | 71,5 мм |
| Указание по размерам | Размеры указаны с учетом штекера |
| Стандарты и предписания | |
| Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 Режим: 25г, продолжительность 11 мс, ударный импульс, полусинусоида |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C (Cоблюдайте кривые) |
| Ширина | 80 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Цифровые входы | |
| Временя задержки срабатывания при изменении сигнала с 0 на 1 | 5 мс |
| Временя задержки срабатывания при изменении сигнала с 1 на 0 | 5 мс |
| Входная характеристика | МЭК 61131-2, тип 1 |
| Диапазон входных напряжений, сигнал "0" | -30 В DC ... 5 В DC |
| Диапазон входных напряжений, сигнал "1" | 15 В DC ... 30 В DC |
| Количество входов | 8 |
| Номинальный входной ток при UIN | тип. 3 мА |
| Описание входа | EN61131-2, тип 1 |
| Типичный входной ток одного канала | тип. 3 мА |
| Цифровые выходы | |
| Выходное напряжение | 24 В DC -1 В (при номинальном токе) |
| Количество выходов | 4 |
| Максимальный выходной ток на 1 канал | 500 мА |
| Максимальный выходной ток на 1 модуль | 2 A |
| Максимальный выходной ток на 1 модуль / клемму | 2 A |
| Наименование, выход | Цифровые выходы |
| Номинальная активная нагрузка | 12 Вт |
| Номинальная индуктивная нагрузка | 12 ВА (1,2 Гн, 48 Ом) |
| Номинальная нелинейная нагрузка | 12 Вт |
| Электрические данные | |
| Номинальное напряжение | 24 В DC |
