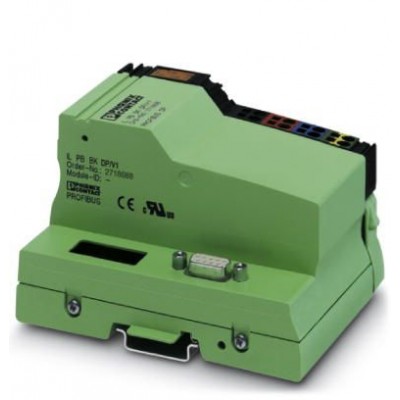

Устройство сопряжения с шиной - IL PB BK DP/V1-PAC - 2862246

Описание

Inline, Устройство сопряжения с шиной, PROFIBUS DP, Гнездо D-SUB-9, скорость передачи данных в локальной шине: 500 кбит/с, cтепень защиты: IP20, вкл. штекер Inline и поле для маркировки. Шинный интерфейс предназначен для применения в сети PROFIBUS и является связующим звеном для соединения с системой ввода-вывода Inline.
К шинному интерфейсу можно подсоединять в ряд до 63 устройств Inline.
Шинный интерфейс поддерживает не более 16 PCP-устройств.
Для интеграции станции Inline в систему программирования в наличии соответствующий файл GSD.
Данный файл можно загрузить с нашего сайта phoenixcontact.net/products.
Данный шинный интерфейс не поддерживает модули PROFIsafe. Используйте для них шинный интерфейс IL PB BK DI8 DO4/EF-PAC.
Данный шинный соединитель не поддерживает использование искробезопасных клемм Inline, а также относящихся к ним клемм питания и разделительных клемм, т. е. всех артикулов IB IL EX .... Используйте для них шинный интерфейс IL PB BK DI8 DO4/EF-PAC.

Характеристики

eCl@ss
eCl@ss 4.0 27250203
eCl@ss 4.1 27250203
eCl@ss 5.0 27250203
eCl@ss 5.1 27242608
eCl@ss 6.0 27242608
eCl@ss 7.0 27242608
eCl@ss 8.0 27242608
eCl@ss 9.0 27242608
Environmental Product Compliance
China RoHS Период времени для применения по назначению: не ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 2.0 EC001434
ETIM 3.0 EC001604
ETIM 4.0 EC001604
ETIM 5.0 EC001604
ETIM 6.0 EC001604
UNSPSC
UNSPSC 11 43172015
UNSPSC 12.01 43201404
UNSPSC 13.2 32151602
UNSPSC 6.01 43172015
UNSPSC 7.0901 43201404
Интерфейсы
Количество каналов 1
Скорость передачи данных 9,6 кбит/с ... 12 Мбит/с
Общие сведения
Вес нетто 240 г
Тип монтажа Монтажная рейка
Указания по значениям массы cо штекером
Окружающие условия
Давление воздуха (хранение / транспортировка) 70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Давление воздуха (эксплуатации) 80 кПа ... 106 кПа (до 3000 м над уровнем моря)
Допустимая влажность воздуха (хранение / транспортировка) 85 % (без выпадения конденсата)
Допустимая отн. влажность воздуха (при эксплуатации) 85 % (без выпадения конденсата)
Степень защиты IP20
Температура окружающей среды (хранение/транспорт) -25 °C ... 85 °C
Потенциалы Axioline
Источники питания макс. 2 A DC
Разделение потенциалов
Испытательный участок Интерфейс RS-485 / электропитание 500 В
Интерфейс RS-485 / локальная шина 500 В
Размеры
Высота 119,8 мм
Глубина 71,5 мм
Системные ограничения устройств сопряжения с шиной
Количество конфигурационных данных макс. 168 байт (Режим DP/V1)
Количество оконечных устройств, подключаемых к локальной шине макс. 63
Количество параметрических данных макс. 168 байт (Режим DP/V1)
Количество поддерживаемых оконечных устройств макс. 63 (на станцию)
Стандарты и предписания
Механические испытания Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г
Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 Режим: 25г, продолжительность 11 мс, ударный импульс, полусинусоида
Технические данные
Полюсов 9
Температура окружающей среды (при эксплуатации) 0 °C ... 55 °C
Ширина 85 мм
Указание
Ограничение износа ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Функция полевой шины
Количество оконечных устройств с каналом параметров макс. 16
Количество процессных данных макс. 176 байт (на станцию)
макс. 176 байт (Вход)
макс. 176 байт (Выход)

Рекомендуемые товары

12 750 руб.
  • Производитель: Phoenix Contact
  • Артикул: 2862246
  • Наличие: Предзаказ
  • GTIN: 4017918907471
