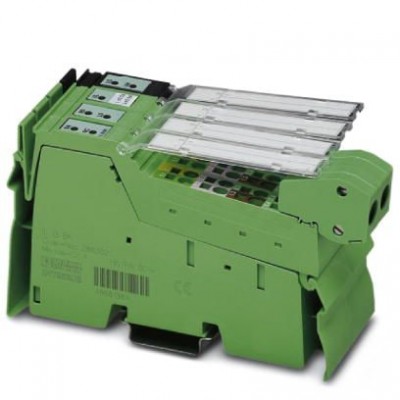

Устройство сопряжения с шиной - IL IB BK-PAC - 2863070

Описание

Inline, Устройство сопряжения с шиной, INTERBUS, Экранированный штекер Inline, скорость передачи данных в локальной шине: 500 кбит/с, cтепень защиты: IP20, включая штекеры Inline и поля для маркировки. Шинный интерфейс соединяет станцию Inline с удаленной шиной INTERBUS и обеспечивает подачу напряжения питания на подключенные устройства.

Характеристики

eCl@ss
eCl@ss 4.0 27250203
eCl@ss 4.1 27250203
eCl@ss 5.0 27250203
eCl@ss 5.1 27242608
eCl@ss 6.0 27242608
eCl@ss 7.0 27242608
eCl@ss 8.0 27242608
eCl@ss 9.0 27242608
Environmental Product Compliance
China RoHS Период времени для применения по назначению: не ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 2.0 EC000634
ETIM 3.0 EC000634
ETIM 4.0 EC001604
ETIM 5.0 EC001604
ETIM 6.0 EC001604
UNSPSC
UNSPSC 11 43172015
UNSPSC 12.01 43201404
UNSPSC 13.2 32151602
UNSPSC 6.01 43172015
UNSPSC 7.0901 43201404
Интерфейс Ethernet
Среда передачи Медь
Интерфейсы
Количество каналов 2
Скорость передачи данных 500 кбит/с
Общие сведения
Вес нетто 142 г
Тип монтажа Монтажная рейка
Окружающие условия
Давление воздуха (хранение / транспортировка) 70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Давление воздуха (эксплуатации) 80 кПа ... 106 кПа (до 3000 м над уровнем моря)
Допустимая влажность воздуха (хранение / транспортировка) 75 % ... 85 % (На внешней стороне корпуса допускается кратковременно выпадение небольшого количества конденсата, например, при перемещении клеммных модулей в закрытое помещение.)
Допустимая отн. влажность воздуха (при эксплуатации) 75 % ... 85 % (Для диапазона температур от -25 °C ... +55 °C необходимо предпринять соответствующие меры по предотвращению высокой влажности воздуха (> 85 %).)
Степень защиты IP20
Температура окружающей среды (хранение/транспорт) -25 °C ... 85 °C
Потенциалы Axioline
Источники питания макс. 0,7 A DC (Cоблюдайте кривые)
Разделение потенциалов
Испытательный участок Питание 5 В входной удаленной шины / питание 5 В выходной удаленной шины 500 В AC 50 Гц 1 мин.
Питание 5 В входной удаленной шины / 7,5 В логической схемы, 24 В аналоговой части, 24 В устройства сопряжения с шиной 500 В AC 50 Гц 1 мин.
Питание 5 В входной удаленной шины / основное питание 24 В, питанием сегмента 24 В 500 В AC 50 Гц 1 мин.
Питание 5 В входной удаленной шины / заземление 500 В AC 50 Гц 1 мин.
Питание 5 В выходной удаленной шины / основное напряжение питания 24 В, питанием сегмента 24 В 500 В AC 50 Гц 1 мин.
Питание 5 В выходной удаленной шины / 7,5 В логической схемы, 24 В аналоговой части, 24 В устройства сопряжения с шиной 500 В AC 50 Гц 1 мин.
Питание 5 В выходной удаленной шины / заземление 500 В AC 50 Гц 1 мин.
Питание 7,5 В логической схемы, 24 В аналог. части, 24 В устройства сопряжения с шиной/заземление 500 В AC 50 Гц 1 мин.
Питание 7,5 В логической схемы, 24 В аналоговой части, 24 В устройства сопряжения с шиной/основное 24 В, сегментное 24 В 500 В AC 50 Гц 1 мин.
Основное напряжение питания 24 В, питание сегмента 24 В / заземление 500 В AC 50 Гц 1 мин.
Размеры
Высота 135 мм
Глубина 71,5 мм
Системные ограничения устройств сопряжения с шиной
Количество оконечных устройств, подключаемых к локальной шине 63
Технические данные
Температура окружающей среды (при эксплуатации) -25 °C ... 55 °C
Ширина 48,8 мм
Указание
Ограничение износа ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Функция полевой шины
Количество оконечных устройств с каналом параметров 62
Количество поддерживаемых ответвительных клемм с отводом для удаленной шины 0 (Использование одной клеммы с ответвлением удаленной шины не является возможным.)

Рекомендуемые товары

12 100 руб.
  • Производитель: Phoenix Contact
  • Артикул: 2863070
  • Наличие: Предзаказ
  • GTIN: 4017918924065
