Устройство сопряжения с шиной - IBS RL 24 BK RB-T-T - 2731063
Описание

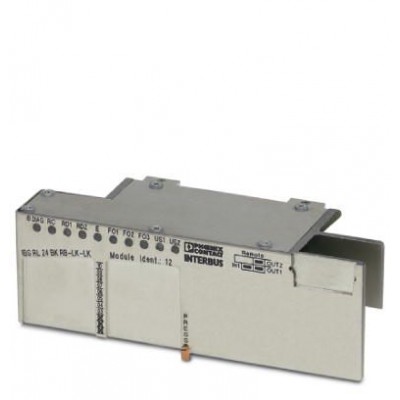

Устройство сопряжения с отводом удаленной шины для INTERBUS; витая пара, скорость передачи данных 500 кбод, прочный металлический корпус со степенью защиты IP67, установка на отдельную монтажную плиту без использования инструмента, возможно применение непосредственно на сварочном роботе. Модули INTERBUS Ruggedline могут использоваться в самых жестких промышленных условиях, а также в тех случаях, когда предъявляются очень высокие требования к диагностике системы. Модули оснащаются цинковыми корпусами, изготовленными методом литья под давлением и имеющими степень защиты IP67. Поэтому они могут устанавливаться в непосредственной близости, например, со сварочными установками.Модуль Ruggedline состоит из монтажной пластины и электронного модуля. Электронный модуль устанавливается на монтажной пластине и при необходимости может быть закреплен двумя винтами.
Расширенная диагностика позволяет точно определять неисправное периферийное устройство. Так, например, при возникновении короткого замыкания в цепи питания датчиков, на все 4 входа датчиков данной группы поступают аварийные сигналы. При возникновении короткого замыкания в выходной цепи, с соответствующего выхода непосредственно выдается сигнал об этом. Информация о неисправности отображается индикаторами модуля, а также передается устройству управления.
В модулях с разъемами для оптоволоконного кабеля предусмотрены дополнительные диагностические возможности. Благодаря применению новой технологии непрерывно определяется качество передачи по оптическому каналу и производится оптимальная настройка излучаемой мощности. Соответствующая информация передается устройству управления и отображается индикаторами модуля. Благодаря таким особенностям производится предупредительная диагностика: ухудшение качества передачи по каналу распознается заранее, что позволяет избежать ошибок передачи и потери связи.
Модули Ruggedline позволяют выбирать среду передачи данных. Наряду с моделями с разъемами для подключения оптоволоконного кабеля (на основе полимерного волокна) поставляются также модули с разъемами для витой пары. Замена среды с оптоволокна на медь может быть произведена в любой момент с помощью соответствующих вставных адаптеров.
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250203 |
| eCl@ss 4.1 | 27250203 |
| eCl@ss 5.0 | 27250203 |
| eCl@ss 5.1 | 27242608 |
| eCl@ss 6.0 | 27242608 |
| eCl@ss 7.0 | 27242608 |
| eCl@ss 8.0 | 27242608 |
| eCl@ss 9.0 | 27242608 |
| ETIM | |
| ETIM 2.0 | EC001434 |
| ETIM 3.0 | EC001604 |
| ETIM 4.0 | EC001604 |
| ETIM 5.0 | EC001604 |
| ETIM 6.0 | EC001604 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Интерфейсы | |
| Скорость передачи данных | 500 кбит/с |
| Общие сведения | |
| Вес нетто | 610 г |
| Тип монтажа | Настенный монтаж |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 660 гПа ... 1080 гПа (до 3500 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 860 гПа ... 1080 гПа (до 1500 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 95 % (без выпадения конденсата) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 100 % |
| Степень защиты | IP65/IP67 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Питание | |
| Диапазон напряжения питания | 18,5 В DC ... 32 В DC (С учетом коэффициента пульсации) |
| Питание электронного модуля | |
| Пульсация | макс. 3,6 VSSв пределах допустимого диапазона напряжений |
| Потенциалы Axioline | |
| Электропитание | 24 В DC |
| Размеры | |
| Высота | 67 мм |
| Глубина | 71 мм |
| Указание по размерам | Со штекером для подключения шины и монтажной пластиной |
| Стандарты и предписания | |
| Воздушные пути и пути утечки | согласно EN 50178: 1998 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | 0 °C ... 55 °C |
| Ширина | 179 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
