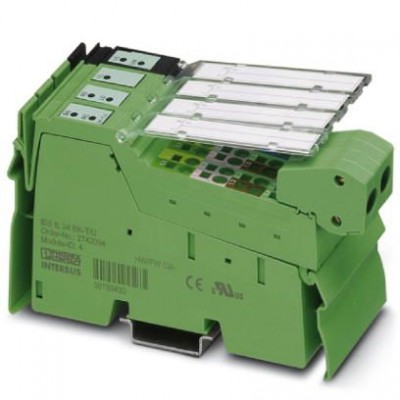

Устройство сопряжения с шиной - IBS IL 24 BK-T/U-2MBD-PAC - 2862000

Описание

Inline, Устройство сопряжения с шиной, INTERBUS, Экранированный штекер Inline, скорость передачи данных в локальной шине: 2 Мбит/с, cтепень защиты: IP20, включая штекеры Inline и поля для маркировки. Шинный интерфейс соединяет станцию Inline с удаленной шиной INTERBUS и обеспечивает подачу напряжения питания на подключенные устройства.

Характеристики

eCl@ss
eCl@ss 4.0 27250203
eCl@ss 4.1 27250203
eCl@ss 5.0 27250203
eCl@ss 5.1 27242608
eCl@ss 6.0 27242608
eCl@ss 7.0 27242608
eCl@ss 8.0 27242608
eCl@ss 9.0 27242608
Environmental Product Compliance
China RoHS Период времени для применения по назначению: не ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 2.0 EC001434
ETIM 3.0 EC001604
ETIM 4.0 EC001604
ETIM 5.0 EC001604
ETIM 6.0 EC001604
UNSPSC
UNSPSC 11 43172015
UNSPSC 12.01 43201404
UNSPSC 13.2 32151602
UNSPSC 6.01 43172015
UNSPSC 7.0901 43201404
Интерфейс Ethernet
Среда передачи Медь
Интерфейсы
Количество каналов 2
Скорость передачи данных 2 Мбит/с
Общие сведения
Вес нетто 142 г
Диагностические сообщения Ошибка периферийного устр-а да, при отсутствии напряжения сегмента US
Тип монтажа Монтажная рейка
Указания по значениям массы cо штекером
Окружающие условия
Давление воздуха (хранение / транспортировка) 70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Давление воздуха (эксплуатации) 70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Допустимая влажность воздуха (хранение / транспортировка) 10 % ... 95 % (без образования конденсата)
Допустимая отн. влажность воздуха (при эксплуатации) 10 % ... 95 % (без выпадения конденсата)
Степень защиты IP20
Температура окружающей среды (хранение/транспорт) -25 °C ... 85 °C
Потенциалы Axioline
Источники питания макс. 2 A DC (Cоблюдайте кривые)
Разделение потенциалов
Испытательный участок Питание 5 В входной удаленной шины / питание 5 В выходной удаленной шины 500 В AC 50 Гц 1 мин.
Питание 5 В входной удаленной шины / 7,5 В логической схемы, 24 В аналоговой части, 24 В устройства сопряжения с шиной 500 В AC 50 Гц 1 мин.
Питание 5 В входной удаленной шины / основное питание 24 В, питанием сегмента 24 В 500 В AC 50 Гц 1 мин.
Питание 5 В входной удаленной шины / заземление 500 В AC 50 Гц 1 мин.
Питание 5 В выходной удаленной шины / основное напряжение питания 24 В, питанием сегмента 24 В 500 В AC 50 Гц 1 мин.
Питание 5 В выходной удаленной шины / 7,5 В логической схемы, 24 В аналоговой части, 24 В устройства сопряжения с шиной 500 В AC 50 Гц 1 мин.
Питание 5 В выходной удаленной шины / заземление 500 В AC 50 Гц 1 мин.
Питание 7,5 В логической схемы, 24 В аналог. части, 24 В устройства сопряжения с шиной/заземление 500 В AC 50 Гц 1 мин.
Питание 7,5 В логической схемы, 24 В аналоговой части, 24 В устройства сопряжения с шиной/основное 24 В, сегментное 24 В 500 В AC 50 Гц 1 мин.
Основное напряжение питания 24 В, питание сегмента 24 В / заземление 500 В AC 50 Гц 1 мин.
Размеры
Высота 135 мм
Глубина 71,5 мм
Системные ограничения устройств сопряжения с шиной
Количество оконечных устройств, подключаемых к локальной шине макс. 63
Технические данные
Температура окружающей среды (при эксплуатации) -25 °C ... 55 °C
Ширина 48,8 мм
Указание
Ограничение износа ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Функция полевой шины
Количество оконечных устройств с каналом параметров макс. 62
Количество поддерживаемых ответвительных клемм с отводом для удаленной шины макс. 15

Рекомендуемые товары

17 597 руб.
  • Производитель: Phoenix Contact
  • Артикул: 2862000
  • Наличие: Предзаказ
  • GTIN: 4017918974640
