Устройство сопряжения с шиной - IBS IL 24 BK DIO 16/16 - 2742586
Описание

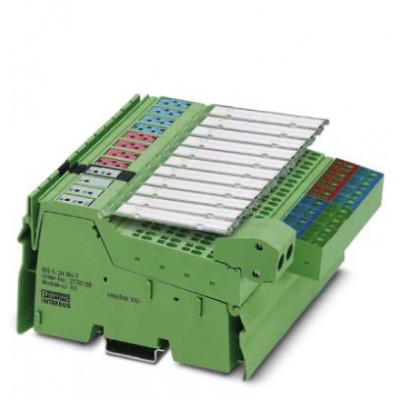

Inline, Устройство сопряжения с шиной, INTERBUS, Экранированный штекер Inline, Цифровые входы: 16, 24 В DC, cпособ подключения: 3-проводная схема, Цифровые выходы: 16, 24 В DC, 500 мА, cпособ подключения: 3-проводная схема, скорость передачи данных в локальной шине: 500 кбит/с, cтепень защиты: IP20, включая штекеры Inline и поля для маркировки. В состав станции Inline входит клеммный модуль шины INTERBUS, клеммный модуль цифрового вывода с 16 выходами и клеммный модуль цифрового ввода с 16 входами. Комплект поставки содержит все необходимые штекеры Inline для подключения шины, питания и периферийных устройств.Клеммные модули Inline могут оснащаться откидными держателями для маркировки. В держатели вставляются маркировочные карточки, соответствующие назначению модуля. Для обозначения мест подсоединения проводников поставляются маркировочные полосы Zack ZBFM-6...
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250203 |
| eCl@ss 4.1 | 27250203 |
| eCl@ss 5.0 | 27250203 |
| eCl@ss 5.1 | 27242608 |
| eCl@ss 6.0 | 27242608 |
| eCl@ss 7.0 | 27242608 |
| eCl@ss 8.0 | 27242608 |
| eCl@ss 9.0 | 27242608 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC001434 |
| ETIM 3.0 | EC001604 |
| ETIM 4.0 | EC001604 |
| ETIM 5.0 | EC001604 |
| ETIM 6.0 | EC001604 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Входные данные | |
| Входное напряжение | 24 В DC |
| Наименование, вход | Цифровые входы |
| Интерфейсы | |
| Количество каналов | 2 |
| Скорость передачи данных | 500 кбит/с |
| Общие сведения | |
| Вес нетто | 394 г |
| Способ подключения | 3-проводная схема |
| Тип монтажа | Монтажная рейка |
| Указания по значениям массы | cо штекером |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 80 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 95 % (без выпадения конденсата) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 95 % (без выпадения конденсата) |
| Степень защиты | IP20 |
| Потенциалы Axioline | |
| Источники питания | макс. 2 A DC |
| Разделение потенциалов | |
| Испытательный участок | Питание 5 В входной удаленной шины / питание 5 В выходной удаленной шины 500 В AC 50 Гц 1 мин. Питание 5 В входной удаленной шины / 7,5 В логической схемы, 24 В аналоговой части, 24 В устройства сопряжения с шиной 500 В AC 50 Гц 1 мин. Питание 5 В входной удаленной шины / основное питание 24 В, питанием сегмента 24 В 500 В AC 50 Гц 1 мин. Питание 5 В входной удаленной шины / заземление 500 В AC 50 Гц 1 мин. Питание 5 В выходной удаленной шины / 7,5 В логической схемы, 24 В аналоговой части, 24 В устройства сопряжения с шиной 500 В AC 50 Гц 1 мин. Питание 5 В выходной удаленной шины / основное напряжение питания 24 В, питанием сегмента 24 В 500 В AC 50 Гц 1 мин. Питание 5 В выходной удаленной шины / заземление 500 В AC 50 Гц 1 мин. Питание 7,5 В логической схемы, 24 В аналог. части, 24 В устройства сопряжения с шиной/заземление 500 В AC 50 Гц 1 мин. Питание логической схемы 7,5 В, аналоговой схемы 24 В, клеммного модуля шины 24 В / основное напряжение питания 24 В, питание сегмента 24 В 500 В AC 50 Гц 1 мин. Основное напряжение питания 24 В, питание сегмента 24 В / заземление 500 В AC 50 Гц 1 мин. |
| Размеры | |
| Высота | 140,5 мм |
| Глубина | 71,5 мм |
| Системные ограничения устройств сопряжения с шиной | |
| Количество оконечных устройств, подключаемых к локальной шине | 63 (Не допускайте превышения суммарного потребляемого тока) |
| Стандарты и предписания | |
| Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 Режим: 25г, продолжительность 11 мс, ударный импульс, полусинусоида |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| Ширина | 146,4 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функция полевой шины | |
| Количество оконечных устройств с каналом параметров | 16 |
| Количество поддерживаемых ответвительных клемм с отводом для удаленной шины | макс. 15 |
| Цифровые входы | |
| Диапазон входных напряжений, сигнал "1" | 15 В DC ... 30 В DC |
| Количество входов | 16 |
| Описание входа | EN61131-2, тип 1 |
| Типичный входной ток одного канала | тип. 3 мА |
| Цифровые выходы | |
| Выходное напряжение | 24 В DC -1 В (при номинальном токе) |
| Количество выходов | 16 |
| Максимальный выходной ток на 1 канал | 500 мА |
| Максимальный выходной ток на 1 модуль | 8 A |
| Наименование, выход | Цифровые выходы |
| Номинальная активная нагрузка | 12 Вт |
| Номинальная индуктивная нагрузка | 12 ВА |
| Номинальная нелинейная нагрузка | 12 Вт |
| Электрические данные | |
| Номинальное напряжение | 24 В DC |
