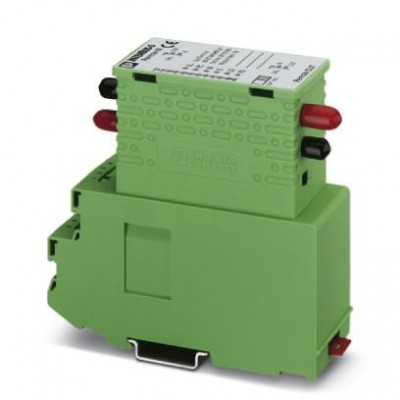

Устройство сопряжения с шиной - IBS ST 24 BKM-LK-OPC - 2728665
Описание
Клеммный модуль шины INTERBUS-ST, 24 В DC, со штекером LWL-F-SMA, степень защиты IP20, состоит из: клеммная часть (винтовые клеммы) и электронный модульХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250203 |
| eCl@ss 4.1 | 27250203 |
| eCl@ss 5.0 | 27250203 |
| eCl@ss 5.1 | 27242608 |
| eCl@ss 6.0 | 27242608 |
| eCl@ss 7.0 | 27242608 |
| eCl@ss 8.0 | 27242608 |
| eCl@ss 9.0 | 27242608 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e<br/>Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC001434 |
| ETIM 3.0 | EC001604 |
| ETIM 4.0 | EC001604 |
| ETIM 5.0 | EC001604 |
| ETIM 6.0 | EC001604 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Интерфейс Ethernet | |
| Среда передачи | Полимерное волокно |
| Интерфейсы | |
| Обозначение, место соединения | входная / выходная удаленная шина |
| Скорость передачи данных | 500 кбит/с |
| Общие сведения | |
| Вес нетто | 200 г |
| Тип монтажа | Монтажная рейка |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 66 кПа ... 108 кПа (до 3500 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 86 кПа ... 108 кПа (до 1500 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 30 % ... 95 % (без выпадения конденсата) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 30 % ... 75 % (без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Оптический интерфейс LWL | |
| Длина волны | тип. 650 нм |
| Питание | |
| Диапазон напряжения питания | 20 В DC ... 30 В DC (с учетом пульсации) |
| Питание электронного модуля | |
| Пульсация | 3,6 V<sub>SS</sub>в пределах допустимого диапазона напряжений |
| Потенциалы Axioline | |
| Потребляемый ток | тип. 80 мА (Без расширения модуля ST)<br/>тип. 330 мА (при максимальном количестве модулей ввода-вывода на локальной шине ST) |
| Электропитание | 24 В DC |
| Разделение потенциалов | |
| Испытательный участок | Электропитание / локальная шина ST 500 В AC 50 Гц 1 мин. |
| Размеры | |
| Высота | 117 мм |
| Глубина | 116 мм |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | 0 °C ... 55 °C |
| Ширина | 44 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
