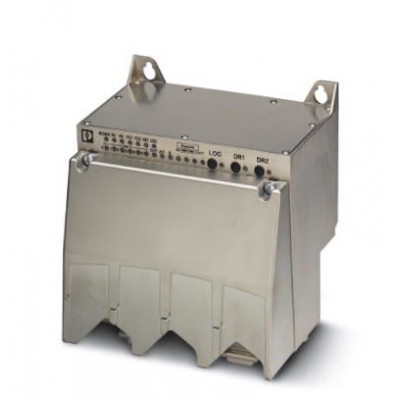

Пускатели электродвигателя - IBS RL 400 MLR R DIO6/1 LK2MBD - 2731830
Описание
Электромеханический реверсивный пускатель электродвигателя для INTERBUS; оптоволоконная технология, скорость передачи 2 Мбод, входы (24 В DC), встроенное реле защиты электродвигателя (220 В пер. тока - 440 В пер. тока, макс. 8 А), подключение датчиков посредством 5-контактных гнезд M12, прочный металлический корпус, степень защиты IP67Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250304 |
| eCl@ss 4.1 | 27250304 |
| eCl@ss 5.0 | 27250304 |
| eCl@ss 5.1 | 27242609 |
| eCl@ss 6.0 | 27242609 |
| eCl@ss 7.0 | 27242609 |
| eCl@ss 8.0 | 27242609 |
| eCl@ss 9.0 | 27242609 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC001433 |
| ETIM 3.0 | EC001605 |
| ETIM 4.0 | EC001605 |
| ETIM 5.0 | EC001605 |
| ETIM 6.0 | EC001605 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Входные данные | |
| Входное напряжение | 24 В DC (DIN EN 61131-2) |
| Наименование, вход | Цифровые входы |
| Выход пускателя электродвигателя | |
| Время пуска электродвигателя | 1 c |
| Диапазон номинальных токов | 0,2 A ... 8 A (с возможностью параметрирования, учитывать кривую изменения состояний) |
| Категория использования | В соответствии с AC 3 |
| Выходные данные | |
| Выходной ток | 0,5 A |
| Ток длительной нагрузки | макс. 1 A |
| Интерфейс Ethernet | |
| Количество | 1 |
| Интерфейсы | |
| Допустимое сечение жил кабеля | 2,5 мм² ... 4 мм² |
| Обозначение, место соединения | Клеммная колодка X11 и X12 |
| Скорость передачи данных | 2 Мбит/с |
| Контроль электродвигателя | |
| Быстрое отключение | ≥ 40 A (Через 1 с при Iном. > 3,6 A) |
| Настройка параметров | С помощью INTERBUS |
| Общие сведения | |
| Вес нетто | 3800 г |
| Диагностические сообщения | Авария сетевого питания, обрыв фазы, перегорание предохранителя Выдача сообщений об ошибках в виде диагностических кодов (шина), а также индикация с помощью светодиода (E) на пускателе электродвигателя Штекер электродвигателя не подключен, превышена допустимая температура электродвигателя, короткое замыкание в цепи терморезистора Выдача сообщений об ошибках в виде диагностических кодов (шина), а также индикация с помощью светодиода (E) на пускателе электродвигателя Пропадание питания датчика Выдача сообщений об ошибках в виде диагностических кодов (шина), а также индикация с помощью светодиода (E) на пускателе электродвигателя Пропадание питания исполнительного элемента Выдача сообщений об ошибках в виде диагностических кодов (шина), а также индикация с помощью светодиода (E) на пускателе электродвигателя Ток перегрузки электродвигателя Выдача сообщений об ошибках в виде диагностических кодов (шина), а также индикация с помощью светодиода (E) на пускателе электродвигателя Не управляется выходной каскад Выдача сообщений об ошибках в виде диагностических кодов (шина), а также индикация с помощью светодиода (E) на пускателе электродвигателя Ошибка модуля после проведения самодиагностики Выдача сообщений в ведущем устройстве |
| Рабочее напряжение | 200 В AC ... 440 В AC (Линейное напряжение) |
| Резьбовой крепежный элемент Pg | Pg16 |
| Способ подключения | Клеммные колодки POWER-COMBICON |
| Тип контактов | Контакт механического реле |
| Тип монтажа | Настенный монтаж |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 660 гПа ... 1080 гПа (до 3500 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 860 гПа ... 1080 гПа (до 1500 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 95 % (без выпадения конденсата) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 100 % |
| Степень защиты | IP65/IP67 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Питание | |
| Диапазон напряжения питания | 18,5 В DC ... 32 В DC (С учетом коэффициента пульсации) |
| Питание электронного модуля | |
| Пульсация | 3,6 VSS |
| Подключаемое тормозное устройство | |
| Напряжение питающей сети | 12 В AC/DC ... 440 В AC/DC |
| Потенциалы Axioline | |
| Электропитание | 24 В DC |
| Размеры | |
| Высота | 193 мм |
| Глубина | 138 мм |
| Разъем для подключение сети | |
| Максимально допустимая нагрузка по току | 20 A |
| Релейный выход | |
| Частота переключений | максимум 5 коммутационных циклов в минуту |
| Стандарты и предписания | |
| Воздушные пути и пути утечки | согласно EN 50178: 1998 |
| Диапазон частот | 50 Гц ... 60 кГц |
| Технические данные | |
| Полюсов | 4 |
| Температура окружающей среды (при эксплуатации) | 0 °C ... 55 °C |
| Ширина | 185,1 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функции | |
| Наименование | Разъем для подключение сети |
| Цифровые входы | |
| Диапазон входных напряжений, сигнал "0" | 0 В ... 5 В |
| Диапазон входных напряжений, сигнал "1" | 11 В ... 30 В |
| Количество входов | 6 |
| Питание датчика | UINI= US1минус 1 В 50 мА Защита от обратного напряжения в индуктивных цепях, электронная защита от короткого замыкания |
| Типичный входной ток одного канала | 5 мА (при US1 = 24 В) |
| Цифровые выходы | |
| Количество выходов | 1 |
| Минимальное входное напряжение при номинальном токе | US1минус 2 В |
| Наименование, выход | Цифровые выходы |
| Монтажные характеристики | |
| Тип подключения | POWER-COMBICON с серебряными контактами |
