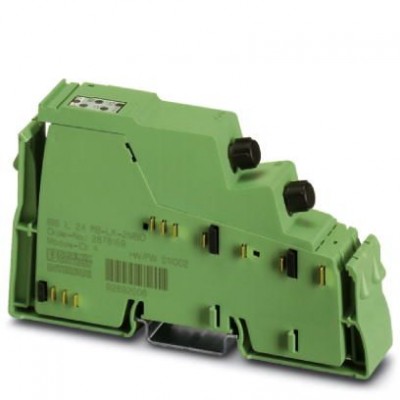

Ответвительная клемма - IBS IL 24 RB-LK-2MBD - 2878159
Описание
Ответвительный клеммный блок INTERBUS-LWL, без принадлежностей, скорость передачи данных 2 Мбод, с отводом для удаленной шины, 24 В DCХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250203 |
| eCl@ss 4.1 | 27250203 |
| eCl@ss 5.0 | 27250203 |
| eCl@ss 5.1 | 27242608 |
| eCl@ss 6.0 | 27242608 |
| eCl@ss 7.0 | 27242608 |
| eCl@ss 8.0 | 27242608 |
| eCl@ss 9.0 | 27242608 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC001434 |
| ETIM 3.0 | EC001604 |
| ETIM 4.0 | EC001604 |
| ETIM 5.0 | EC001604 |
| ETIM 6.0 | EC001604 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Интерфейс Ethernet | |
| Среда передачи | Оптоволоконный кабель |
| Интерфейсы | |
| Скорость передачи данных | 500 кбит/с |
| Общие сведения | |
| Вес нетто | 89 г |
| Тип монтажа | Монтажная рейка |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 80 кПа ... 106 кПа (до 2000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 75 % (в среднем, 85 % кратковременно) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 75 % (в среднем, 85 % кратковременно) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Разделение потенциалов | |
| Испытательный участок | Питание 5 В входной удаленной шины развязано с напряжением питания 5 В выходной удаленной шины 500 В AC 50 Гц 1 мин. Питание 5 В входной удаленной шины развязано с цепями питания логической схемы 7,5 В, аналоговой схемы 24 В, клеммного модуля шины 24 В, логической схемы с ответвительной клеммой 5 В 500 В AC 50 Гц 1 мин. Питание 5 В входной удаленной шины развязано с основным напряжением питания 24 В и питанием сегмента 24 В 500 В AC 50 Гц 1 мин. Питание 5 В входной удаленной шины / заземление 500 В AC 50 Гц 1 мин. Питание 5 В выходной удаленной шины развязано с напряжением питания 5 В входной удаленной шины 500 В AC 50 Гц 1 мин. Питание 5 В выходной удаленной шины развязано с цепями питания логической схемы 7,5 В, аналоговой схемы 24 В, клеммного модуля шины 24 В, логической схемы с ответвительной клеммой 5 В 500 В AC 50 Гц 1 мин. Питание 5 В выходной удаленной шины развязано с основным напряжением питания 24 В и питанием сегмента 24 В 500 В AC 50 Гц 1 мин. Питание 5 В выходной удаленной шины развязано с заземлением 500 В AC 50 Гц 1 мин. Питание логической схемы 7,5 В, аналоговой схемы 24 В, клеммного модуля шины 24 В, логической схемы с ответвительной клеммой 5 В развязано с питанием 5 В входной удаленной шины 500 В AC 50 Гц 1 мин. Питание логической схемы 7,5 В, аналоговой схемы 24 В, клеммного модуля шины 24 В, логической схемы с ответвительной клеммой 5 В развязано с питанием 5 В выходной удаленной шины 500 В AC 50 Гц 1 мин. Питание логической схемы 7,5 В, аналоговой схемы 24 В, клеммного модуля шины 24 В, логической схемы с ответвительной клеммой 5 В развязано с основным напряжением питания 24 В и питанием сегмента 24 В 500 В AC 50 Гц 1 мин. Питание логической схемы 7,5 В, аналоговой схемы 24 В, клеммного модуля шины 24 В, логической схемы с ответвительной клеммой (5 В) развязано с функциональным заземлением 500 В AC 50 Гц 1 мин. Основное напряжение питания 24 В и питание сегмента 24 В развязаны с питанием 5 В входной удаленной шины 500 В AC 50 Гц 1 мин. Основное напряжение питания 24 В и питание сегмента 24 В развязаны с питанием 5 В выходной удаленной шины 500 В AC 50 Гц 1 мин. Основное напряжение питания 24 В и питание сегмента 24 В развязаны с питанием логической схемы 7,5 В, аналоговой схемы 24 В, клеммного модуля шины 24 В, логической схемы с ответвительной клеммой (5 В) 500 В AC 50 Гц 1 мин. Основное напряжение питания 24 В и питание сегмента 24 В развязаны с заземлением 500 В AC 50 Гц 1 мин. |
| Размеры | |
| Высота | 119,8 мм |
| Глубина | 71,5 мм |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| Ширина | 24,4 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
