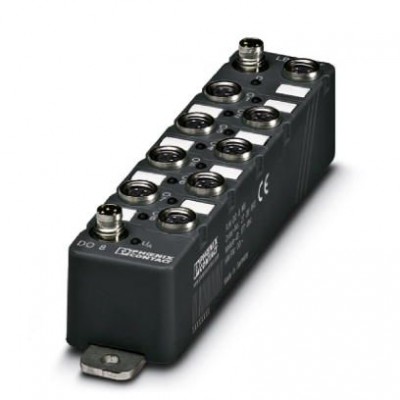

Децентрализ. устройство ввода-вывода - FLM DO 8 M8 - 2736893
Описание
Это компактное устройство особенно хорошо подходит для использования в непосредственной близости к технологической линии. Особенности: 8 цифровых выходов, выдерживающих нагрузку в 500 мА, точная диагностика каналов, защита от короткого замыкания и перегрузки, система быстрого подключения M8.
Описание изделия
Устройство предназначено для локальной шины Fieldline Modular M8, соединение с которой реализовано на устройстве сопряжения Fieldline или Inline. Устройство предназначено для приема и передачи цифровых сигналов.
Преимущества для Вас
Также подключаются к станции Inline
Оптимизированы для 30-милиметрового монтажного профиля
Защита от короткого замыкания и перегрузок
Индикации рабочего состояния и диагностических сообщений
Проходное соединение с помощью штекерных разъемов М8
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250302 |
| eCl@ss 4.1 | 27250302 |
| eCl@ss 5.0 | 27250302 |
| eCl@ss 5.1 | 27242604 |
| eCl@ss 6.0 | 27242604 |
| eCl@ss 7.0 | 27242604 |
| eCl@ss 8.0 | 27242604 |
| eCl@ss 9.0 | 27242604 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001430 |
| ETIM 3.0 | EC001599 |
| ETIM 4.0 | EC001599 |
| ETIM 5.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Интерфейсы | |
| Обозначение, место соединения | Медный кабель |
| Скорость передачи данных | 500 кбит/с |
| Общие сведения | |
| Вес нетто | 137 г |
| Способ подключения | 2-, 3-проводной кабель |
| Тип монтажа | Настенный монтаж |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 80 кПа ... 106 кПа (до 2000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Степень защиты | IP65/IP67 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Питание | |
| Диапазон напряжения питания | 18 В DC ... 30 В DC (с учетом пульсации) |
| Питание электронного модуля | |
| Ток питания | 3 A |
| Потенциалы Axioline | |
| Электропитание | 24 В DC |
| Потенциалы Fieldline | |
| Напряжение питания UL | 24 В DC |
| Разделение потенциалов | |
| Испытательный участок | К периферийному устройству 500 В AC |
| Размеры | |
| Высота | 143 мм |
| Глубина | 26,5 мм |
| Расстояние между высверленными отверстиями | 133 мм |
| Указание по размерам | Линейные размеры с креплением |
| Технические данные | |
| Полюсов | 4 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
| Ширина | 29,8 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Указание размеров изделия | |
| Подпись к рисунку | Вид сбоку (размеры в мм) |
| Функции | |
| Наименование | U<sub>L</sub> |
| Цифровые выходы | |
| Выходное напряжение | 24 В DC |
| Количество выходов | 8 |
| Максимальный выходной ток на 1 канал | 500 мА |
| Наименование, выход | Цифровые выходы |
