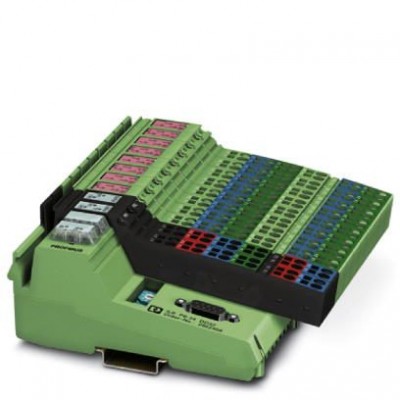

Модуль ввода-вывода - ILB PB 24 DO32 - 2862408
Описание
Inline, Block IO, PROFIBUS DP, Гнездо D-SUB-9, Цифровые выходы: 32, 24 В DC, 500 мА, cпособ подключения: 3-проводная схема, cтепень защиты: IP20, вкл. штекер Inline и полеХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250302 |
| eCl@ss 4.1 | 27250302 |
| eCl@ss 5.0 | 27250302 |
| eCl@ss 5.1 | 27242604 |
| eCl@ss 6.0 | 27242604 |
| eCl@ss 7.0 | 27242604 |
| eCl@ss 8.0 | 27242604 |
| eCl@ss 9.0 | 27242604 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC001430 |
| ETIM 3.0 | EC001599 |
| ETIM 4.0 | EC001599 |
| ETIM 5.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Интерфейсы | |
| Скорость передачи данных | 9,6 кбит/с ... 12 Мбит/с |
| Общие сведения | |
| Вес нетто | 510 г |
| Способ подключения | 3-проводная схема |
| Тип монтажа | Монтажная рейка |
| Указания по значениям массы | cо штекером |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 66 кПа ... 108 кПа (до 3500 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 80 кПа ... 108 кПа (до 2000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 95 % (без выпадения конденсата) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 85 % (без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Разделение потенциалов | |
| Испытательный участок | Периферийное устройство / PROFIBUS 500 В AC 50 Гц 1 мин. область периферийных устройств / FE 500 В AC 50 Гц 1 мин. PROFIBUS / FE 500 В AC 50 Гц 1 мин. |
| Размеры | |
| Высота | 141 мм |
| Глубина | 57 мм |
| Указание по размерам | Размеры указаны с учетом штекера |
| Стандарты и предписания | |
| Излучение помех | Промушленное применение |
| Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 25г |
| Технические данные | |
| Полюсов | 9 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
| Ширина | 156 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Указание размеров изделия | |
| Подпись к рисунку | На рисунке приведен чертеж с указанием общих размеров устройств серии Inline Block IO |
| Цифровые выходы | |
| Выходное напряжение | 24 В DC |
| Количество выходов | 32 |
| Максимальный выходной ток на 1 канал | 500 мА |
| Максимальный выходной ток на 1 модуль | 16 A |
| Максимальный выходной ток на 1 модуль / клемму | 16 A |
| Наименование, выход | Цифровые выходы |
| Номинальная активная нагрузка | 12 Вт |
| Номинальная индуктивная нагрузка | 12 ВА |
| Номинальная нелинейная нагрузка | 12 Вт |
| Электрические данные | |
| Номинальное напряжение | 24 В DC |
