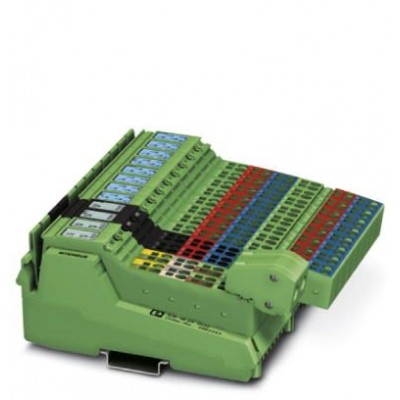

Модуль ввода-вывода - ILB IB 24 DI32 - 2862343
Описание
Inline, Block IO, INTERBUS, Экранированный штекер Inline, Цифровые входы: 32, 24 В DC, cпособ подключения: 3-проводная схема, cтепень защиты: IP20, вкл. штекер Inline и полеХарактеристики
eCl@ss | |
eCl@ss 4.0 | 27250302 |
eCl@ss 4.1 | 27250302 |
eCl@ss 5.0 | 27250302 |
eCl@ss 5.1 | 27242604 |
eCl@ss 6.0 | 27242604 |
eCl@ss 7.0 | 27242604 |
eCl@ss 8.0 | 27242604 |
eCl@ss 9.0 | 27242604 |
Environmental Product Compliance | |
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
ETIM | |
ETIM 2.0 | EC001430 |
ETIM 3.0 | EC001599 |
ETIM 4.0 | EC001599 |
ETIM 5.0 | EC001599 |
ETIM 6.0 | EC001599 |
UNSPSC | |
UNSPSC 11 | 43172015 |
UNSPSC 12.01 | 43201404 |
UNSPSC 13.2 | 32151602 |
UNSPSC 6.01 | 43172015 |
UNSPSC 7.0901 | 43201404 |
Активная часть | |
Время срабатывания, типовое | около 500 мкс |
Входные данные | |
Входное напряжение | 24 В DC |
Наименование, вход | Цифровые входы |
Интерфейсы | |
Скорость передачи данных | 500 кбит/с |
Общие сведения | |
Вес нетто | 405 г |
Тип монтажа | Монтажная рейка |
Указания по значениям массы | cо штекером |
Окружающие условия | |
Давление воздуха (хранение / транспортировка) | 66 кПа ... 108 кПа (до 3500 м над уровнем моря) |
Давление воздуха (эксплуатации) | 80 кПа ... 108 кПа (до 2000 м над уровнем моря) |
Допустимая влажность воздуха (хранение / транспортировка) | 95 % (без выпадения конденсата) |
Допустимая отн. влажность воздуха (при эксплуатации) | макс. 85 % (без выпадения конденсата) |
Степень защиты | IP20 |
Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
Разделение потенциалов | |
Испытательный участок | Периферийное устройство / входная удаленная шина 500 В AC 50 Гц 1 мин. Периферийное устройство / выходная удаленная шина 500 В AC 50 Гц 1 мин. область периферийных устройств / FE 500 В AC 50 Гц 1 мин. Входная удаленная шина / FE 500 В AC 50 Гц 1 мин. Выходная удаленная шина / FE 500 В AC 50 Гц 1 мин. Входная удаленная шина / выходная удаленная шина 500 В AC 50 Гц 1 мин. |
Размеры | |
Высота | 141 мм |
Глубина | 57 мм |
Указание по размерам | Размеры указаны с учетом штекера |
Стандарты и предписания | |
Излучение помех | Класс B (для жилых помещений) |
Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 25г |
Технические данные | |
Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
Ширина | 156 мм |
Указание | |
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
Указание размеров изделия | |
Подпись к рисунку | На рисунке приведен чертеж с указанием общих размеров устройств серии Inline Block IO |
Цифровые входы | |
Диапазон входных напряжений, сигнал "0" | -30 В DC ... 5 В DC |
Диапазон входных напряжений, сигнал "1" | 15 В DC ... 30 В DC |
Количество входов | 32 |
Номинальный входной ток при UIN | 5 мА |
Описание входа | EN 61131-2 Тип 1 |
