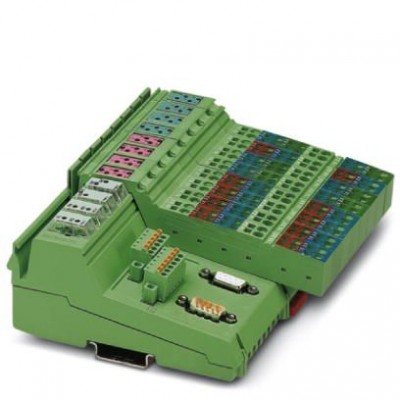

Модуль ввода-вывода - ILB IB 24 DI16 DO16-DSUB - 2878625
Описание
Inline, Block IO, INTERBUS, Гнездовой разъем D-SUB-9 / штекер D-SUB-9, Цифровые входы: 16, 24 В DC, cпособ подключения: 3-проводная схема, Цифровые выходы: 16, 24 В DC, 500 мА, cпособ подключения: 3-проводная схема, cтепень защиты: IP20, вкл. штекер Inline и полеХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250302 |
| eCl@ss 4.1 | 27250302 |
| eCl@ss 5.0 | 27250302 |
| eCl@ss 5.1 | 27242604 |
| eCl@ss 6.0 | 27242604 |
| eCl@ss 7.0 | 27242604 |
| eCl@ss 8.0 | 27242604 |
| eCl@ss 9.0 | 27242604 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001430 |
| ETIM 3.0 | EC001599 |
| ETIM 4.0 | EC001599 |
| ETIM 5.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Активная часть | |
| Время срабатывания, типовое | около 500 мкс |
| Входные данные | |
| Наименование, вход | Цифровые входы |
| Интерфейсы | |
| Скорость передачи данных | 500 кбит/с |
| Общие сведения | |
| Вес нетто | 440 г |
| Способ подключения | 3-проводная схема |
| Тип монтажа | Монтажная рейка |
| Указания по значениям массы | cо штекером |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 66 кПа ... 108 кПа (до 3500 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 80 кПа ... 108 кПа (до 2000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 95 % (без выпадения конденсата) |
| Допустимая отн. влажность воздуха (при эксплуатации) | макс. 85 % (без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Размеры | |
| Высота | 141 мм |
| Глубина | 57 мм |
| Указание по размерам | Размеры указаны с учетом штекера |
| Стандарты и предписания | |
| Излучение помех | Класс B (для жилых помещений) |
| Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 25г Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 25г |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
| Ширина | 156 мм |
| Цифровые входы | |
| Количество входов | 16 |
| Описание входа | EN 61131-2 Тип 1 |
| Цифровые выходы | |
| Выходное напряжение | 24 В DC |
| Количество выходов | 16 |
| Максимальный выходной ток на 1 канал | 500 мА |
| Наименование, выход | Цифровые выходы |
| Электрические данные | |
| Номинальное напряжение | 24 В DC |
