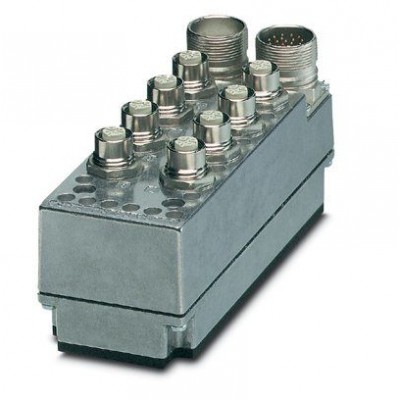

Модуль ввода-вывода - IBS IP CDIO/R 24-8 - 2719467
Описание
Модуль цифрового ввода-вывода, для установки в роботы, степень защиты IP65, 8 входов, 24 В DC, 4-проводная схема подключения или 8 выхода, 24 В DC, 0,5 A, 3-проводная схема подключения. Модули IBS IP CDIO/R 24... используются в качестве узлов ввода-вывода для робототехники. Модули оснащены металлическими корпусами, что позволяет использовать их в сварочных аппаратах. Модуль может быть установлен непосредственно на соединительную коробку сварочного трансформатора. Подключение модулей производится с помощью 17-контактного круглого разъема. Кроме самой шины INTERBUS и питания подключаются также два сигнальных проводника: один для регулирования постоянного тока (KSR), другой для контроля вторичного контура (SKÜ). Эти сигнальные проводники подсоединяются с нижней стороны прибора .../SF и используются системой регулирования сварочного тока для решения задач управления и контроля.Модули разделяются на 2 типа:
Модуль IBS IP CDIO 24-8 ... располагает 8 каналами, которые на выбор могут использоваться в качестве входов или выходов.
Модуль IBS IP CDIO 24-12/4/8 .. располагает 12 входами и 8 выходами.
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250302 |
| eCl@ss 4.1 | 27250302 |
| eCl@ss 5.0 | 27250302 |
| eCl@ss 5.1 | 27242604 |
| eCl@ss 6.0 | 27242604 |
| eCl@ss 7.0 | 27242604 |
| eCl@ss 8.0 | 27242604 |
| eCl@ss 9.0 | 27242604 |
| ETIM | |
| ETIM 2.0 | EC001430 |
| ETIM 3.0 | EC001599 |
| ETIM 4.0 | EC001599 |
| ETIM 5.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Входные данные | |
| Входное напряжение | 24 В DC |
| Общие сведения | |
| Интерфейс | Монтажная удаленная шина |
| Масса | 800 г |
| Способ подключения | 4-проводная схема |
| Окружающие условия | |
| Степень защиты | IP65 |
| Потенциалы Axioline | |
| Наименование защиты | Защита от кор. зам., защита от перемены пол. |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Цифровые входы | |
| Диапазон входных напряжений, сигнал "0" | -30 В ... 5 В |
| Диапазон входных напряжений, сигнал "1" | 13 В ... 30 В |
| Количество входов | 8 |
| Цифровые выходы | |
| Количество выходов | 8 |
| Электропитание | |
| Остаточная пульсация | 3,6 В(ОП) |
