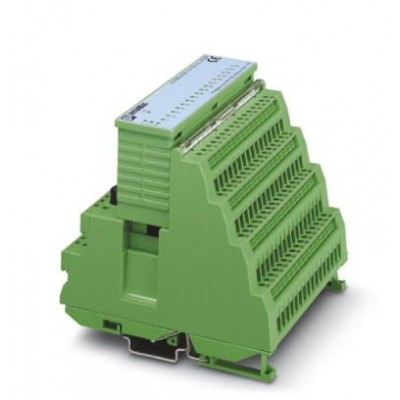

Модуль ввода-вывода - IB ST ZF 24 BDI 16/4 - 2750730
Описание
Модуль цифрового ввода INTERBUS-ST, 16 входов, 24 В DC, 4-проводная схема подключения, степень защиты IP20, состоит из: клеммная часть (пружинные клеммы) и электронный модуль. Стандартные модули цифрового ввода INTERBUS-STСтандартные модули цифрового ввода INTERBUS-ST предназначены для приема цифровых управляющих сигналов, например, от кнопок, концевых выключателей или электронных бесконтактных датчиков.
Набора функций стандартных модулей достаточно для решения большинства задач.
Все модули обладают стандартными возможностями INTERBUS-ST, такими как, многопроводная система подключения и вставные электронные модули.
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250302 |
| eCl@ss 4.1 | 27250302 |
| eCl@ss 5.0 | 27250302 |
| eCl@ss 5.1 | 27242604 |
| eCl@ss 6.0 | 27242604 |
| eCl@ss 7.0 | 27242604 |
| eCl@ss 8.0 | 27242604 |
| eCl@ss 9.0 | 27242604 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC001430 |
| ETIM 3.0 | EC001599 |
| ETIM 4.0 | EC001599 |
| ETIM 5.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Активная часть | |
| Время срабатывания, типовое | 50 мкс |
| Входные данные | |
| Входное напряжение | 24 В DC |
| Наименование, вход | Цифровые входы |
| Интерфейсы | |
| Скорость передачи данных | 500 кбит/с |
| Общие сведения | |
| Вес нетто | 662 г |
| Тип монтажа | Монтажная рейка |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 80 кПа ... 106 кПа (до 2000 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 80 кПа ... 106 кПа (до 2000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Питание | |
| Диапазон напряжения питания | 20 В DC ... 30 В DC (с учетом пульсации) |
| Питание электронного модуля | |
| Пульсация | 3,6 VSSв пределах допустимого диапазона напряжений |
| Потенциалы Axioline | |
| Потребляемый ток | тип. 100 мА |
| Электропитание | 24 В DC |
| Разделение потенциалов | |
| Испытательный участок | Логические схемы управления шиной / периферийные устройства 500 В AC 50 Гц 1 мин. Электропитание логических схем / периферийные устройства 500 В AC 50 Гц 1 мин. |
| Размеры | |
| Высота | 117 мм |
| Глубина | 116 мм |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | 0 °C ... 55 °C |
| Ширина | 118 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Цифровые входы | |
| Диапазон входных напряжений, сигнал "0" | -30 В DC ... 5 В DC |
| Диапазон входных напряжений, сигнал "1" | 15 В DC ... 30 В DC |
| Количество входов | 16 |
| Номинальный входной ток при UIN | тип. 6 мА (на канал) |
