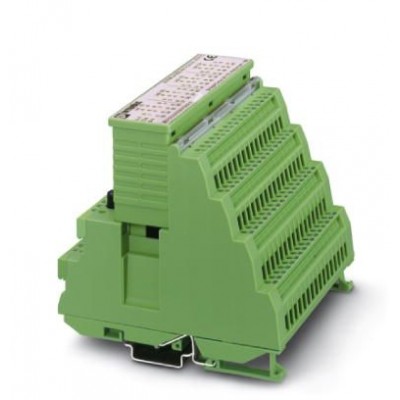

Модуль ввода-вывода - IB ST 24 DO32/2 - 2754325
Описание
Модуль цифрового вывода INTERBUS-ST, 32 выхода, 24 В DC, 500 мА, 2-проводная схема подключения, степень защиты IP20, состоит из: клеммная часть (винтовые клеммы) и электронный модуль. Модуль цифрового вывода INTERBUS-ST КлеммныеМодули цифрового вывода INTERBUS предназначены для подключения цифровых исполнительных элементов, таких, как электромеханические клапаны, контакторы и индикаторы.
Наряду со стандартными модулями IB ST 24 BDO также поставляется модели с расширенной функциональностью.
Набора функций стандартных модулей достаточно для решения большинства задач. Кроме того, поставляются модули с дополнительными функциями, такими как:
- Возможность объединения выходных каналов в несколько гальванически развязанных групп (до четырех)
- Отдельная электронная защита от короткого замыкания для каждого выходного канала
- Обеспечение повышенного выходного тока в соответствии со специфическими требованиями.
Все изделия этих двух модельных рядов обладают стандартными возможностями INTERBUS-ST, такими как, многопроводная система подключения и вставные электронные модули.
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250302 |
| eCl@ss 4.1 | 27250302 |
| eCl@ss 5.0 | 27250302 |
| eCl@ss 5.1 | 27242604 |
| eCl@ss 6.0 | 27242604 |
| eCl@ss 7.0 | 27242604 |
| eCl@ss 8.0 | 27242604 |
| eCl@ss 9.0 | 27242604 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC001430 |
| ETIM 3.0 | EC001599 |
| ETIM 4.0 | EC001599 |
| ETIM 5.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Интерфейсы | |
| Скорость передачи данных | 500 кбит/с |
| Общие сведения | |
| Вес нетто | 748 г |
| Способ подключения | 2-проводная схема |
| Тип монтажа | Монтажная рейка |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 86 кПа ... 108 кПа (1500 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 86 кПа ... 108 кПа (1500 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Питание | |
| Диапазон напряжения питания | 20 В DC ... 30 В DC (с учетом пульсации) |
| Питание электронного модуля | |
| Пульсация | 3,6 VSSв пределах допустимого диапазона напряжений |
| Потенциалы Axioline | |
| Потребляемый ток | 200 мА |
| Электропитание | 24 В DC |
| Разделение потенциалов | |
| Испытательный участок | Электропитание логических схем / периферийные устройства 500 В AC 50 Гц 1 мин. Шина / группы вывода 500 В AC 50 Гц 1 мин. Группы вывода / защитный проводник 500 В AC 50 Гц 1 мин. Группы вывода / группы вывода 500 В AC 50 Гц 1 мин. |
| Размеры | |
| Высота | 117 мм |
| Глубина | 116 мм |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | 0 °C ... 55 °C |
| Ширина | 118 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Цифровые выходы | |
| Количество выходов | 32 |
| Максимальный выходной ток на 1 группу | 4 A |
| Максимальный выходной ток на 1 канал | 500 мА |
| Максимальный выходной ток на 1 модуль / клемму | 8 A |
| Наименование, выход | Цифровые выходы |
| Номинальная активная нагрузка | 12 Вт |
| Номинальная индуктивная нагрузка | 12 ВА (1,2 Гн, 48 Ом) |
| Номинальная нелинейная нагрузка | 12 Вт |
