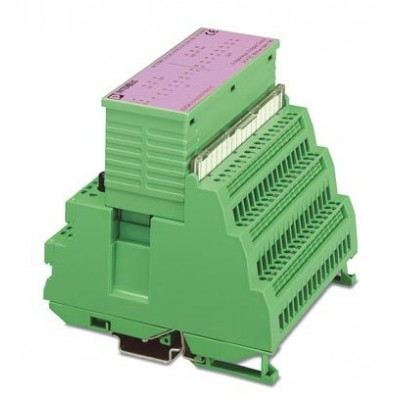

Модуль ввода-вывода - IB ST 24 DIO 8/8/3-2A-WT - 2719166
Описание
Модуль цифрового ввода-вывода INTERBUS-ST, 8 входов, 24 В DC, 8 выходов, 24 В DC, 2 А, степень защиты IP20, состоит из: клеммная часть (пружинные клеммы) и электронный модуль, расширенный диапазон температурХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250302 |
| eCl@ss 4.1 | 27250302 |
| eCl@ss 5.0 | 27250302 |
| eCl@ss 5.1 | 27242604 |
| eCl@ss 6.0 | 27242604 |
| eCl@ss 7.0 | 27242604 |
| eCl@ss 8.0 | 27242604 |
| eCl@ss 9.0 | 27242604 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC001430 |
| ETIM 3.0 | EC001599 |
| ETIM 4.0 | EC001599 |
| ETIM 5.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Общие сведения | |
| Интерфейс | Локальная шина ST |
| Масса | 715 г |
| Способ подключения | 3-проводной кабель (сигнал, Us, GND (ЗЕМЛЯ)) |
| Окружающие условия | |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Питание | |
| Диапазон напряжений периферийных устройств | 20 В DC ... 30 В DC |
| Напряжение в логической схеме UL | 9 В DC (из локальной шины ST) |
| Напряжение на периферийном устройстве | 24 В DC |
| Потенциалы Axioline | |
| Наименование защиты | Защита от кор. зам. |
| Размеры | |
| Высота | 117 мм |
| Технические данные | |
| Длина | 116 мм |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| Ширина | 118 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Цифровые входы | |
| Диапазон входных напряжений, сигнал "0" | -30 В DC ... 5 В DC |
| Диапазон входных напряжений, сигнал "1" | 13 В DC ... 30 В DC |
| Защитная цепь / модуль | Предох. |
| Количество входов | 8 |
| Типичный входной ток одного канала | 5 мА |
| Цифровые выходы | |
| Выходное напряжение | Us -1,5 В |
| Количество выходов | 8 |
| Максимальный выходной ток на 1 модуль / клемму | 16 A |
| Номинальная активная нагрузка | 48 Вт (максимум 150 Гц) |
| Номинальная индуктивная нагрузка | 48 ВА (макс. 5 Гц при 1,2 гн и 12 Ом) |
| Номинальная нелинейная нагрузка | 24 Вт |
| Электропитание | |
| Остаточная пульсация | ± 1,2 В |
| Потребляемый ток, типовой | 200 мА (К Us) |
