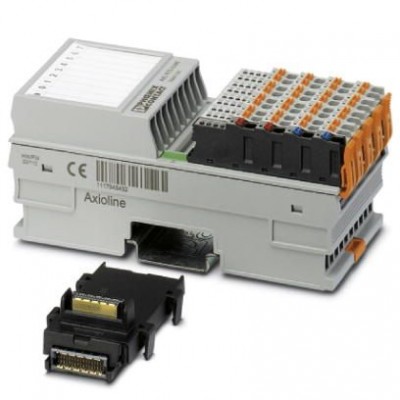

Модуль ввода-вывода - AXL F RTD8 1F - 2688077
Описание
Axioline F, Модуль регистрации температуры, Аналоговые входы: 8 (для резистивных температурных датчиков), cпособ подключения: 2-, 3-, 4-проводной экранированный кабель, скорость передачи данных в локальной шине: 100 Мбит/с, cтепень защиты: IP20, с цокольным модулем шины и штекерами Axioline F. Данный модуль предназначен для применения внутри станции Axioline F.Он служит для регистрации сигналов резистивных датчиков температуры.
Модуль совместим со всеми платиновыми или никелевыми датчиками согласно DIN EN 60751 и SAMA.
Кроме того, он работает с датчиками типа Cu10, Cu50, Cu53 и различными датчиками типа KTY8x.
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27240405 |
| eCl@ss 4.1 | 27240405 |
| eCl@ss 5.0 | 27242201 |
| eCl@ss 5.1 | 27242601 |
| eCl@ss 6.0 | 27242601 |
| eCl@ss 7.0 | 27242601 |
| eCl@ss 8.0 | 27242601 |
| eCl@ss 9.0 | 27242601 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC001599 |
| ETIM 4.0 | EC001599 |
| ETIM 5.0 | EC001596 |
| ETIM 6.0 | EC001596 |
| UNSPSC | |
| UNSPSC 11 | 39121311 |
| UNSPSC 12.01 | 39121311 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Аналоговые входы | |
| Диапазон сопротивлений, линейн. | 0 Ω ... 500 Ω 0 кΩ ... 5 кΩ |
| Номин. значение источников тока | 1 мА (Pt 100, Ni 100, Rлин.500 Ω; импульсный ток, ввод возможен на этапе развертки) |
| Представление измеренного значения | 16 бит (15 бит + знаковый разряд) |
| Применяемые типы датчиков (RTD) | Платиновый, никелевый, медный датчики KTY |
| Разрешение АЦП | 24 бит |
| Форматы данных | IB IL, совместим с S7 |
| Входные данные | |
| Наименование, вход | Аналоговые входы |
| Интерфейсы | |
| Количество каналов | 2 |
| Скорость передачи данных | 100 Мбит/с |
| Общие сведения | |
| Вес нетто | 241,3 г |
| Потребляемая мощность | тип. 0,58 Вт макс. 0,9 Вт |
| Способ подключения | 2-, 3-, 4-проводной экранированный кабель |
| Тип монтажа | Монтажная рейка |
| Указания по значениям массы | со штекерами и цокольным модулем |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Описание изделия | |
| Указание по типу подключения | Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя «Axioline F: система и установка». |
| Питание | |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потенциалы Axioline | |
| Наименование защиты | Защита от перенапряжений, напряжение питания Защита от подключения с неправильной полярностью, электропитание Защита от бросков тока при переходных процессах |
| Потребляемый ток | тип. 115 мА макс. 180 мА |
| Электропитание | 5 В DC (посредством цокольного модуля) |
| Разделение потенциалов | |
| Испытательный участок | Питание 5 В (логическая схема шины)/питание 24 В (периферийное устр-во) 500 В AC 50 Гц 1 мин. Питание 5 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. |
| Размеры | |
| Высота | 126,1 мм |
| Глубина | 54 мм |
| Указание по размерам | Глубина имеет значение при использовании монтажной рейки TH 35-7.5 (согласно EN 60715). |
| Стандарты и предписания | |
| Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
| Ширина | 53,6 мм |
| Указание размеров изделия | |
| Подпись к рисунку | Чертеж |
| Функции | |
| Наименование | Axioline F штекер |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 16 |
| Сечение провода AWG мин. | 24 |
| Цифровые входы | |
| Время фильтрования (входной фильтр) | 40 мс |
| Количество входов | 8 (для резистивных температурных датчиков) |
| Описание входа | Входы для резистивных температурных датчиков |
| Монтажные характеристики | |
| Тип подключения | Зажимы Push-in |
