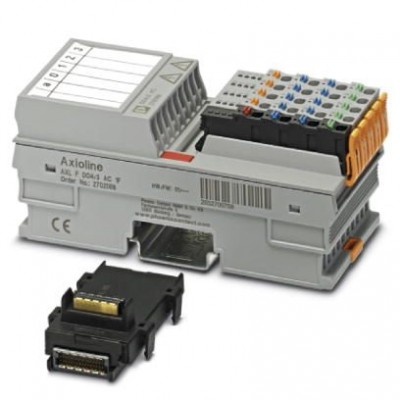

Модуль ввода-вывода - AXL F DO4/3 AC 1F - 2702068
Описание
Axioline F, Модуль цифрового вывода, Цифровые выходы: 4 (Выходы Triac с нулевым выключателем), 230 В AC, 2 A AC, cпособ подключения: 3-проводная схема, скорость передачи данных в локальной шине: 100 Мбит/с, cтепень защиты: IP20, с цокольным модулем шины и штекерами Axioline FХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27242604 |
| eCl@ss 6.0 | 27242604 |
| eCl@ss 8.0 | 27242604 |
| eCl@ss 9.0 | 27242604 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 5.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| UNSPSC | |
| UNSPSC 13.2 | 32151602 |
| Интерфейсы | |
| Количество каналов | 2 |
| Скорость передачи данных | 100 Мбит/с |
| Общие сведения | |
| Вес нетто | 239 г |
| Потребляемая мощность | макс. 600 мВт |
| Способ подключения | 3-проводная схема |
| Тип монтажа | Монтажная рейка |
| Указания по значениям массы | со штекерами и цокольным модулем |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Описание изделия | |
| Указание по типу подключения | Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя «Axioline F: система и установка». При выборе проводов помните о том, что при малом сечении провода и большом токе до 30 К температура клемм может превышать окружающую температуру! |
| Питание | |
| Диапазон напряжения питания | 12 В AC ... 253 В AC (включая все отклонения и коэффициент пульсации; 50 Гц ... 60 Гц) |
| Потенциалы Axioline | |
| Наименование защиты | Защита от перенапряжений, напряжение питания |
| Потребляемый ток | макс. 120 мА |
| Устройство защиты | макс. 8 A |
| Электропитание | 5 В DC (посредством цокольного модуля) |
| Разделение потенциалов | |
| Испытательный участок | Периферийное устройство / логическая схема 4 кВ Расчетное импульсное напряжение (надежное разделение согласно EN 61010-2-201/МЭК 61010-2-201) Периферийное устройство / логическая схема 5 кВ Тестовое импульсное напряжение согласно EN 61850/МЭК 61850 Периферийное устройство / заземление 4 кВ Расчетное импульсное напряжение (надежное разделение согласно EN 61010-2-201/МЭК 61010-2-201) Периферийное устройство / заземление 5 кВ Тестовое импульсное напряжение согласно EN 61850/МЭК 61850 Область периферийных устройств AC / PE 4 кВ Расчетное импульсное напряжение (базовая изоляция согласно EN 61010-2-201/МЭК 61010-2-201) |
| Размеры | |
| Высота | 126,1 мм |
| Глубина | 54 мм |
| Указание по размерам | Глубина имеет значение при использовании монтажной рейки TH 35-7.5 (согласно EN 60715). |
| Соответствие Директиве по ЭМС | |
| Разработано согласно стандарту | IEC 61850-3 Помехоустойчивость к электромагнитным полям EN 61000-4-8/МЭК 61000-4-8 300 А/м постоянно, 1000 А/м на 1с IEC 61850-3 Помехоустойчивость к электромагнитным полям с периодическим затуханием EN 61000-4-10/МЭК 61000-4-10 100 А/м IEC 61850-3 Устойчивость к кондуктивным синфазным помехам EN 61000-4-16/МЭК 61000-4-16 30 В постоянно, 300 В на 1с IEC 61850-3 Волны с периодическим затуханием EN 61000-4-18/МЭК 61000-4-18 1 кВ симметрично, 2,5 кВ ассиметрично |
| Стандарты и предписания | |
| Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C (макс. 2 А/канал при настенном монтаже на горизонтальной монтажной рейке; макс. 1 А/канал в любом монтажном положении) -25 °C ... 50 °C (макс. 2 А/канал в любом монтажном положении) |
| Ширина | 53,6 мм |
| Функции | |
| Наименование | Axioline F штекер |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,5 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение жесткого проводника мин. | 0,5 мм² |
| Сечение провода AWG макс. | 16 |
| Сечение провода AWG мин. | 20 |
| Цифровые выходы | |
| Выходное напряжение | 230 В AC |
| Количество выходов | 4 (Выходы Triac с нулевым выключателем) |
| Максимальный выходной ток на 1 канал | 2 A AC |
| Максимальный выходной ток на 1 модуль | 8 A AC (внешний предохранитель) |
| Наименование, выход | Цифровые выходы |
| Номинальная активная нагрузка | макс. 460 Вт (при номинальном напряжении) |
| Электрические данные | |
| Номинальное напряжение | 230 В AC |
| Монтажные характеристики | |
| Тип подключения | Зажимы Push-in |
