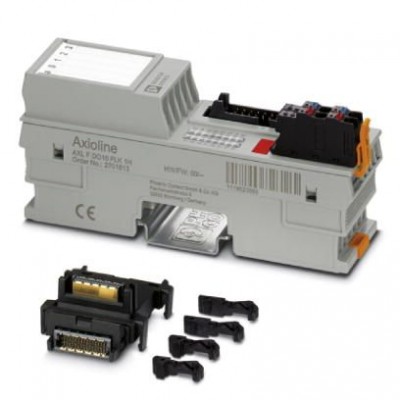

Модуль ввода-вывода - AXL F DO16 FLK 1H - 2701813

Name: Модуль ввода-вывода - AXL F DO16 FLK 1H - 2701813
Brand: Phoenix Contact
SKU: 2701813
Price: 14822 RUB
Availability: InStock

Описание

Axioline F, Модуль цифрового вывода, Цифровые выходы: 16, 24 В DC, 500 мА, cпособ подключения: Соединитель FLK (20-контактный), скорость передачи данных в локальной шине: 100 Мбит/с, cтепень защиты: IP20, с цокольным модулем и Axioline F штекером. Данный модуль предназначен для применения внутри станции Axioline F.
Он служит для вывода цифровых сигналов.
Разъем FLK предназначен для быстрого и удобного подключения реле PLC из раздела INTERFACE.
Благодаря этому вы также можете использовать данные модули вывода в системах, требующих применения реле, например, для коммутации напряжения или тока.

Характеристики

eCl@ss
eCl@ss 4.0	27240404
eCl@ss 4.1	27240404
eCl@ss 5.0	27242204
eCl@ss 5.1	27242604
eCl@ss 6.0	27242604
eCl@ss 7.0	27242604
eCl@ss 8.0	27242604
eCl@ss 9.0	27242604
Environmental Product Compliance
China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 4.0	EC001599
ETIM 5.0	EC001599
ETIM 6.0	EC001599
UNSPSC
UNSPSC 11	39121311
UNSPSC 12.01	39121311
UNSPSC 13.2	32151602
UNSPSC 6.01	43172015
UNSPSC 7.0901	43201404
Интерфейсы
Количество каналов	2
Скорость передачи данных	100 Мбит/с
Общие сведения
Вес нетто	108 г
Диагностические сообщения	Отказ питания периферийных устройств возможность настройки посредством объекта PDI FF8F_hex Короткое замыкание / перегрузка цифровых выходов да
Потребляемая мощность	макс. 600 мВт
Способ подключения	Соединитель FLK (20-контактный)
Тип монтажа	Монтажная рейка
Указания по значениям массы	со штекером и цокольным модулем
Окружающие условия
Давление воздуха (хранение / транспортировка)	70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Давление воздуха (эксплуатации)	70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Допустимая влажность воздуха (хранение / транспортировка)	5 % ... 95 % (без выпадения конденсата)
Допустимая отн. влажность воздуха (при эксплуатации)	5 % ... 95 % (без выпадения конденсата)
Степень защиты	IP20
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Описание изделия
Указание по типу подключения	Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя «Axioline F: система и установка».
Питание
Диапазон напряжения питания	19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации)
Потенциалы Axioline
Наименование защиты	Защита от перенапряжений, напряжение питания Защита от подключения с неправильной полярностью, электропитание
Потребляемый ток	макс. 120 мА
Устройство защиты	макс. 8 A (Защита от подключения с неправильной полярностью до 5 A)
Электропитание	5 В DC (посредством цокольного модуля)
Разделение потенциалов
Испытательный участок	Питание 5 В (логическая схема шины)/питание 24 В (периферийное устр-во) 500 В AC 50 Гц 1 мин. Питание 5 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин.
Размеры
Высота	126,1 мм
Глубина	54 мм
Указание по размерам	Глубина имеет значение при использовании монтажной рейки TH 35-7.5 (согласно EN 60715).
Стандарты и предписания
Механические испытания	Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г, продолжительность 11 мс, ударный импульс полусинусоида Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г
Технические данные
Температура окружающей среды (при эксплуатации)	-25 °C ... 60 °C
Ширина	35 мм
Указание
Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Функции
Наименование	Axioline F штекер
Характеристики клемм
Длина снятия изоляции	8 мм
Сечение гибкого проводника макс.	1,5 мм²
Сечение гибкого проводника мин.	0,2 мм²
Сечение жесткого проводника макс.	1,5 мм²
Сечение жесткого проводника мин.	0,2 мм²
Сечение провода AWG макс.	16
Сечение провода AWG мин.	24
Цифровые выходы
Выходное напряжение	24 В
Количество выходов	16
Максимальный выходной ток на 1 канал	500 мА
Максимальный выходной ток на 1 модуль	8 A (внешний предохранитель)
Наименование, выход	Цифровые выходы
Номинальная активная нагрузка	макс. 12 Вт (48 Ω, при номинальном напряжении)
Номинальная индуктивная нагрузка	макс. 12 ВА (1,2 Гн, 48 Ω, при номинальном напряжении)
Номинальная нелинейная нагрузка	макс. 12 Вт (при номинальном напряжении)
Электрические данные
Номинальное напряжение	24 В DC
Монтажные характеристики
Тип подключения	Зажимы Push-in
