Модуль ввода-вывода - AXL F DI16/1 HS 1H - 2701722
Описание

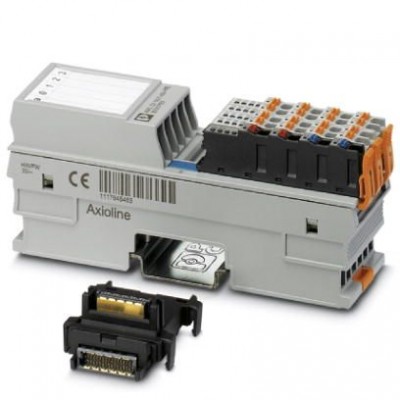

Axioline F, Модуль цифрового ввода, Цифровые входы: 16, 24 В DC, cпособ подключения: 1-проводной кабель, Время фильтрования на входе < 5 мкс, скорость передачи данных в локальной шине: 100 Мбит/с, cтепень защиты: IP20, с цокольным модулем шины и штекерами Axioline F. Данный модуль предназначен для применения внутри станции Axioline F.Он служит для регистрации цифровых сигналов.
Внутреннее время обновления < 5 мкс позволяет реализовывать при помощи этого модуля функцию счета в зависимости от области применения. Принимаемая частота счета может составлять максимально 100 кГц.
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27240490 |
| eCl@ss 4.1 | 27240490 |
| eCl@ss 5.0 | 27242208 |
| eCl@ss 5.1 | 27242608 |
| eCl@ss 6.0 | 27242608 |
| eCl@ss 7.0 | 27242608 |
| eCl@ss 8.0 | 27242604 |
| eCl@ss 9.0 | 27242604 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC001045 |
| ETIM 4.0 | EC001596 |
| ETIM 5.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| UNSPSC | |
| UNSPSC 11 | 39121311 |
| UNSPSC 12.01 | 39121311 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Входные данные | |
| Наименование, вход | Цифровые входы |
| Интерфейсы | |
| Количество каналов | 2 |
| Скорость передачи данных | 100 Мбит/с |
| Общие сведения | |
| Вес нетто | 133 г |
| Диагностические сообщения | Отказ питания периферийных устройств да |
| Потребляемая мощность | макс. 600 мВт |
| Тип монтажа | Монтажная рейка |
| Указания по значениям массы | со штекерами и цокольным модулем |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (согласно DIN EN 61131-2) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (согласно DIN EN 61131-2) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Описание изделия | |
| Указание по типу подключения | Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя «Axioline F: система и установка». |
| Питание | |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потенциалы Axioline | |
| Наименование защиты | Защита от перенапряжений, напряжение питания Защита от подключения с неправильной полярностью, электропитание |
| Потребляемый ток | макс. 120 мА |
| Устройство защиты | макс. 8 A (Защита от подключения с неправильной полярностью до 5 A) |
| Электропитание | 5 В DC (посредством цокольного модуля) |
| Разделение потенциалов | |
| Испытательный участок | Питание 5 В (логическая схема шины)/питание 24 В (периферийное устр-во) 500 В AC 50 Гц 1 мин. Питание 5 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. |
| Размеры | |
| Высота | 126,1 мм |
| Глубина | 54 мм |
| Указание по размерам | Глубина имеет значение при использовании монтажной рейки TH 35-7.5 (согласно EN 60715). |
| Стандарты и предписания | |
| Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 25г, продолжительность 11 мс, ударный импульс полусинусоида Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
| Ширина | 35 мм |
| Функции | |
| Наименование | Axioline F штекер |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 16 |
| Сечение провода AWG мин. | 24 |
| Цифровые входы | |
| Время фильтрования (входной фильтр) | < 5 мкс |
| Диапазон входных напряжений, сигнал "0" | -3 В DC ... 8,4 В DC |
| Диапазон входных напряжений, сигнал "1" | 9,4 В DC ... 30 В DC |
| Количество входов | 16 |
| Номинальный входной ток при UIN | 2,3 мА |
| Описание входа | EN 61131-2 Тип 1 и 3 |
| Монтажные характеристики | |
| Тип подключения | Зажимы Push-in |
