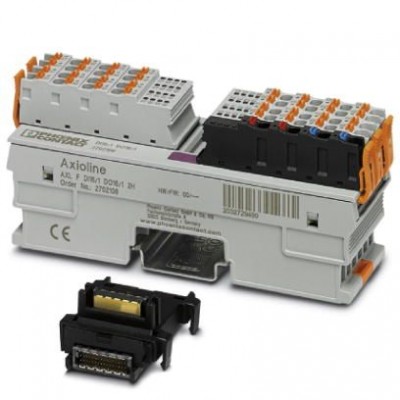

Модуль ввода-вывода - AXL F DI16/1 DO16/1 2H - 2702106
Описание
Axioline F, Модуль цифрового ввода/вывода, Цифровые входы: 16, 24 В DC, cпособ подключения: 1-проводной кабель, Цифровые выходы: 16, 24 В DC, 500 мА, cпособ подключения: 1-проводной кабель, скорость передачи данных в локальной шине: 100 Мбит/с, cтепень защиты: IP20, с цокольным модулем шины и штекерами Axioline F. Данный модуль предназначен для применения внутри станции Axioline F.Данный модуль предназначен для применения внутри станции Axioline F.Служит для регистрации и выдачи цифровых сигналов.Для повышения помехозащищенности предусмотрена возможность настройки времени фильтрации на входах.Время фильтрации 100 мкс позволяет пользователю в зависимости от области применения использовать функцию подсчета с частотой на входе до 5кГц.Выходы защищены от короткого замыкания и перегрузки.
Для повышения помехозащищенности предусмотрена возможность настройки времени фильтрации на входах.
Время фильтрации 100 мкс позволяет пользователю в зависимости от области применения использовать функцию подсчета с частотой на входе до 5кГц.
Выходы защищены от короткого замыкания и перегрузки.
Характеристики
| eCl@ss | |
| eCl@ss 5.1 | 27242604 |
| eCl@ss 6.0 | 27242604 |
| eCl@ss 8.0 | 27242604 |
| eCl@ss 9.0 | 27242604 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 5.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| UNSPSC | |
| UNSPSC 13.2 | 32151602 |
| Входные данные | |
| Наименование, вход | Цифровые входы |
| Интерфейсы | |
| Количество каналов | 2 |
| Скорость передачи данных | 100 Мбит/с |
| Общие сведения | |
| Вес нетто | 210 г |
| Диагностические сообщения | Отказ питания периферийных устройств да Короткое замыкание / перегрузка цифровых выходов да |
| Потребляемая мощность | макс. 600 мВт |
| Способ подключения | 1-проводной кабель |
| Тип монтажа | Монтажная рейка |
| Указания по значениям массы | со штекерами и цокольным модулем |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Описание изделия | |
| Указание по типу подключения | Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя «Axioline F: система и установка». |
| Питание | |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потенциалы Axioline | |
| Наименование защиты | Защита от перенапряжений, напряжение питания Защита от подключения с неправильной полярностью, электропитание |
| Потребляемый ток | макс. 120 мА |
| Устройство защиты | макс. 8 A (Защита от подключения с неправильной полярностью до 5 A) |
| Электропитание | 5 В DC (посредством цокольного модуля) |
| Разделение потенциалов | |
| Испытательный участок | Питание 5 В (логическая схема шины)/питание 24 В (периферийное устр-во) 500 В AC 50 Гц 1 мин. Питание 5 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. |
| Размеры | |
| Высота | 129,9 мм |
| Глубина | 54 мм |
| Указание по размерам | Глубина имеет значение при использовании монтажной рейки TH 35-7.5 (согласно EN 60715). |
| Стандарты и предписания | |
| Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
| Ширина | 35 мм |
| Функции | |
| Наименование | Axioline F штекер |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 16 |
| Сечение провода AWG мин. | 24 |
| Цифровые входы | |
| Время фильтрования (входной фильтр) | 3000 мкс (По умолчанию) |
| Диапазон входных напряжений, сигнал "0" | -3 В DC ... 5 В DC |
| Диапазон входных напряжений, сигнал "1" | 11 В DC ... 30 В DC |
| Количество входов | 16 |
| Номинальный входной ток при UIN | 2,4 мА |
| Описание входа | EN 61131-2 Тип 1 и 3 |
| Цифровые выходы | |
| Выходное напряжение | 24 В DC |
| Количество выходов | 16 |
| Максимальный выходной ток на 1 канал | 500 мА |
| Максимальный выходной ток на 1 модуль | 8 A (внешний предохранитель) |
| Наименование, выход | Цифровые выходы |
| Номинальная активная нагрузка | макс. 12 Вт (48 Ω, при номинальном напряжении) |
| Номинальная индуктивная нагрузка | макс. 12 ВА (1,2 Гн, 48 Ω, при номинальном напряжении) |
| Номинальная нелинейная нагрузка | макс. 12 Вт (при номинальном напряжении) |
| Электрические данные | |
| Номинальное напряжение | 24 В DC |
| Монтажные характеристики | |
| Тип подключения | Зажимы Push-in |
