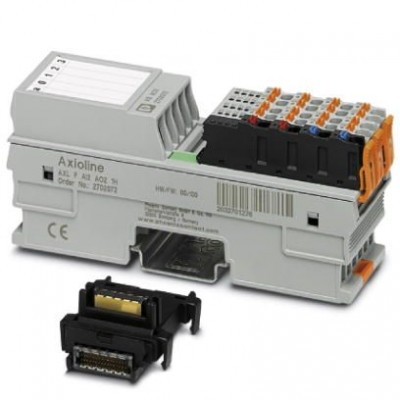

Модуль ввода-вывода - AXL F AI2 AO2 1H - 2702072
Описание
Axioline F, Модуль аналогового ввода/вывода, Аналоговые входы: 2, 0 В ... 5 В, -5 В ... 5 В, 0 В ... 10 В, -10 В ... 10 В, 0 мА ... 20 мА, 4 мА ... 20 мА, -20 мА ... 20 мА, cпособ подключения: 2-проводная схема, Аналоговые выходы: 2, 0 В ... 5 В, -5 В ... 5 В, 0 В ... 10 В, -10 В ... 10 В, 0 мА ... 20 мА, 4 мА ... 20 мА, -20 мА ... 20 мА, cпособ подключения: 2-проводная схема, скорость передачи данных в локальной шине: 100 Мбит/с, cтепень защиты: IP20, с цокольным модулем шины и штекерами Axioline F. Данный модуль предназначен для применения внутри станции Axioline F.Он служит для регистрации и вывода аналоговых сигналов напряжения и тока.
Характеристики
| eCl@ss | |
| eCl@ss 5.1 | 27242601 |
| eCl@ss 6.0 | 27242601 |
| eCl@ss 8.0 | 27242601 |
| eCl@ss 9.0 | 27242601 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 5.0 | EC001596 |
| ETIM 6.0 | EC001596 |
| UNSPSC | |
| UNSPSC 13.2 | 32151602 |
| Аналоговые входы | |
| Время цифроаналогового преобразования | 2 мкс |
| Входное сопротивление, вход напряжения | 268 кΩ (стандартный (типовой)) |
| Входное сопротивление, вход тока | 104 Ω (стандартный (типовой)) |
| Входной фильтр | 30 Гц, 12 кГц и усреднение (настраиваемое) |
| Диапазон синфазного напряжения, сигнал - общий проводник | -50 В DC ... 50 В DC |
| Предельная частота (3 дБ) | 30 Гц 12 кГц |
| Представление измеренного значения | 16 бит (15 бит + знаковый разряд) |
| Разрешение АЦП | 16 бит |
| Указание по технологии подключения | экранированный, с парной скруткой |
| Форматы данных | IB IL, совместимость с S7, нормированная форма представления |
| Аналоговые выходы | |
| Обновление данных процесса | 150 мкс |
| Представление выходного значения | 16 бит (15 бит + плюс знаковый разряд) |
| Входные данные | |
| Входной сигнал напряжения | 0 В ... 5 В -5 В ... 5 В 0 В ... 10 В -10 В ... 10 В |
| Наименование, вход | Аналоговые входы |
| Выход сигнала измерительного преобразователя | |
| Выходной сигнал, ток | 0 мА ... 20 мА 4 мА ... 20 мА -20 мА ... 20 мА |
| Выходные данные | |
| Выходной сигнал, напряжение | 0 В ... 5 В -5 В ... 5 В 0 В ... 10 В -10 В ... 10 В |
| Нагрузка / выходная нагрузка, выход напряжения | > 2 кΩ |
| Нагрузка / выходная нагрузка, выход тока | ≤ 500 Ω |
| Интерфейсы | |
| Количество каналов | 2 |
| Скорость передачи данных | 100 Мбит/с |
| Общие сведения | |
| Вес нетто | 195,8 г |
| Потребляемая мощность | тип. 0,6 Вт макс. 0,75 Вт |
| Способ подключения | 2-проводная схема |
| Тип монтажа | Монтажная рейка |
| Указания по значениям массы | со штекерами и цокольным модулем |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Описание изделия | |
| Указание по типу подключения | Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя «Axioline F: система и установка». |
| Питание | |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потенциалы Axioline | |
| Наименование защиты | Защита от перенапряжений, напряжение питания Защита от подключения с неправильной полярностью, электропитание Защита от бросков тока при переходных процессах |
| Потребляемый ток | тип. 120 мА макс. 150 мА |
| Электропитание | 5 В DC (посредством цокольного модуля) |
| Разделение потенциалов | |
| Испытательный участок | Питание 5 В (логическая схема шины)/питание 24 В (периферийное устр-во) 500 В AC 50 Гц 1 мин. Питание 5 В (логические устройства) / аналоговые входы и выходы 500 В AC 50 Гц 1 мин. Питание 5 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. Питание 24 В (периферийные устройства) / аналоговые входы и выходы 500 В AC 50 Гц 1 мин. Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. Аналоговые входы и выходы / функциональное заземление 500 В AC 50 Гц 1 мин. |
| Размеры | |
| Высота | 126,1 мм |
| Глубина | 54 мм |
| Указание по размерам | Глубина имеет значение при использовании монтажной рейки TH 35-7.5 (согласно EN 60715). |
| Стандарты и предписания | |
| Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
| Ширина | 35 мм |
| Функции | |
| Наименование | Axioline F штекер |
| Точность | тип. 0,1 % (конечного значения выходной области) |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 16 |
| Сечение провода AWG мин. | 24 |
| Цифровые входы | |
| Входной сигнал тока | 0 мА ... 20 мА 4 мА ... 20 мА -20 мА ... 20 мА |
| Защитная цепь / модуль | Электронный Cтабилитроны |
| Цифровые выходы | |
| Наименование, выход | Аналоговые выходы |
| Монтажные характеристики | |
| Тип подключения | Зажимы Push-in |
