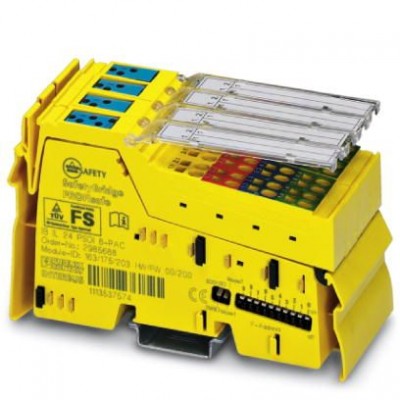

Модуль безопасности - IB IL 24 PSDI 8-PAC - 2985688
Описание
Модуль цифрового ввода для систем обеспечения безопасности SafetyBridge, INTERBUS-Safety и PROFIsafe, степень защиты IP20. Модуль оснащается 4 безопасными цифровыми входами (двухканальное исполнение) или 8 безопасными цифровыми входами (одноканальное исполнение).. Модуль безопасности представляет собой модуль ввода серии Inline, предназначенный для подключения к любой точке системы SafetyBridge, INTERBUS-Safety или PROFIsafe. Скорость передачи (500 кбод или 2 Мбод) задается с помощью установленного на модуле переключателя. В пределах станции должна быть настроена одна скорость передачи. Модуль оснащается четырьмя безопасными цифровыми входами (двухканальное исполнение) или восемью цифровыми входами (одноканальное исполнение).Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27240409 |
| eCl@ss 4.1 | 27240409 |
| eCl@ss 5.0 | 27250604 |
| eCl@ss 5.1 | 27242904 |
| eCl@ss 6.0 | 27242604 |
| eCl@ss 7.0 | 27242604 |
| eCl@ss 8.0 | 27242604 |
| eCl@ss 9.0 | 27242604 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC001433 |
| ETIM 3.0 | EC001617 |
| ETIM 4.0 | EC001599 |
| ETIM 5.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Активная часть | |
| Время срабатывания, типовое | См. технические данные |
| Входные данные | |
| Входное напряжение | 24 В DC (через тактовые выходы UT1 и UT2 или внешнее питание) |
| Диапазон входных напряжений | -3 В DC ... 30 В DC |
| Наименование, вход | Цифровые входы |
| Интерфейсы | |
| Количество каналов | 2 |
| Скорость передачи данных | 500 кбит/с / 2 Мбит/с (переключаемый) |
| Общие сведения | |
| Вес нетто | 349,4 г |
| Тип монтажа | Монтажная рейка |
| Указания по значениям массы | cо штекером |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 66 кПа ... 108 кПа (до 3500 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 80 кПа ... 108 кПа (до 2000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 85 % (Обеспечьте принятие мер по предотвращению избыточной влажности воздуха в рамках допустимого температурного диапазона. ) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 85 % (Обеспечьте принятие мер по предотвращению избыточной влажности воздуха в рамках допустимого температурного диапазона. ) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Параметры техники безопасности | |
| Категория | макс. 4 (двуканальный; в зависимости от параметров и разводки) |
| Ограничение претензий касательно класса безопасности (SIL CL) | макс. 3 (двуканальный; в зависимости от параметров и разводки) |
| Уровень эффективности (PL) | макс. e (двуканальный; в зависимости от параметров и разводки) |
| Уровни совокупной безопасности (SIL) | макс. 3 (двуканальный; в зависимости от параметров и разводки) |
| Питание | |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC |
| Потенциалы Axioline | |
| Электропитание | 24 В DC (с помощью регулятора напряжения) |
| Размеры | |
| Высота | 119,8 мм |
| Глубина | 71,5 мм |
| Указание по размерам | Размеры корпуса |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| Ширина | 48,8 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функции | |
| Наименование | МЭК 61508 - высокие требования |
| Цифровые входы | |
| Входная характеристика | МЭК 61131-2, тип 3 |
| Диапазон входных напряжений, сигнал "0" | -3 В DC ... 5 В DC |
| Диапазон входных напряжений, сигнал "1" | 11 В DC ... 30 В DC |
| Количество входов | 4 (при двуканальной разводке) 8 (при одноканальной разводке) |
| Типичный входной ток одного канала | 4,2 мА (при 24 В) |
