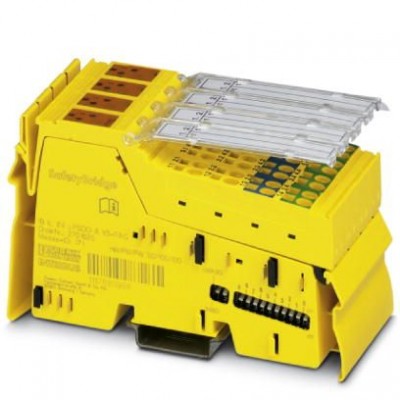

Модуль безопасности - IB IL 24 LPSDO 8 V3-PAC - 2701625
Описание
Цифровой модуль вывода с обеспечением безопасности, тип защиты IP20, для системы SafetyBridge. Модуль оснащается 4 безопасными цифровыми выходами (двухканальное исполнение) или 8 безопасными цифровыми выходами (одноканальное исполнение).. Модуль безопасности представляет собой модуль вывода серии Inline для применения в системе SafetyBridge. Являясь составной частью станции Inline, модуль безопасности может быть подключен к любой точке системы INTERBUS, EtherCAT®, DeviceNet™, CANopen®, EtherNet/IP™, Sercos, Modbus, PROFINET или PROFIBUS. Скорость передачи (500 кбод или 2 Мбод) задается с помощью установленного на модуле переключателя. В пределах станции должна быть настроена одна скорость передачи. Модуль оснащается четырьмя безопасными цифровыми выходами (2-канальное исполнение) или 8 безопасными цифровыми выходами (1-канальное исполнение).Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27240409 |
| eCl@ss 4.1 | 27240409 |
| eCl@ss 5.0 | 27242205 |
| eCl@ss 5.1 | 27242605 |
| eCl@ss 6.0 | 27242605 |
| eCl@ss 7.0 | 27242605 |
| eCl@ss 8.0 | 27242604 |
| eCl@ss 9.0 | 27242604 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC001599 |
| ETIM 4.0 | EC002498 |
| ETIM 5.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Выходные данные | |
| Выходной ток | макс. 6 A (Суммарный ток всех выходов, -25 °C ... 50 °C) макс. 4 A (Суммарный ток всех выходов, >50 °C ... 55 °C) |
| Интерфейсы | |
| Скорость передачи данных | 500 кбит/с / 2 Мбит/с (переключаемый) |
| Общие сведения | |
| Вес нетто | 355,2 г |
| Диагностические сообщения | Короткое замыкание / перегрузка цифровых выходов Выдача сообщений об ошибках в виде диагностических кодов (по шине), а также индикация с помощью светодиода модуля |
| Способ подключения | 2-, 3-, 4-проводной |
| Тип монтажа | Монтажная рейка |
| Указания по значениям массы | cо штекером |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 66 кПа ... 108 кПа (до 3500 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 80 кПа ... 108 кПа (до 2000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 85 % (Обеспечьте принятие мер по предотвращению избыточной влажности воздуха в рамках допустимого температурного диапазона. ) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 85 % (Обеспечьте принятие мер по предотвращению избыточной влажности воздуха в рамках допустимого температурного диапазона. ) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Параметры техники безопасности | |
| Категория | макс. 4 (двуканальный; в зависимости от параметров и разводки) |
| Ограничение претензий касательно класса безопасности (SIL CL) | макс. 3 (двуканальный; в зависимости от параметров и разводки) |
| Уровень эффективности (PL) | макс. e (двуканальный; в зависимости от параметров и разводки) |
| Уровни совокупной безопасности (SIL) | макс. 3 (двуканальный; в зависимости от параметров и разводки) |
| Питание | |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC |
| Потенциалы Axioline | |
| Потребляемый ток | макс. 230 мА (см. инструкции по технике безопасности) |
| Электропитание | 24 В DC (с помощью регулятора напряжения) |
| Размеры | |
| Высота | 119,8 мм |
| Глубина | 71,5 мм |
| Указание по размерам | Размеры корпуса |
| Свойства SafetyBridge | |
| Накопитель логической информации | 60 кбайт |
| Подключение к модулям ввода/вывода | макс. 16 (безопасные цифровые входные/выходные модули) |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| Ширина | 48,8 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функции | |
| Наименование | МЭК 61508 - высокие требования |
| Цифровые выходы | |
| Выходное напряжение | 24 В DC (US- 1 В) |
| Количество выходов | 4 (при двуканальной разводке) 8 |
| Максимальный выходной ток на 1 группу | 3 A |
| Максимальный выходной ток на 1 канал | 2 A |
| Наименование, выход | Цифровые выходы |
| Номинальная активная нагрузка | см. инструкции по технике безопасности |
| Номинальная индуктивная нагрузка | см. инструкции по технике безопасности |
| Номинальная нелинейная нагрузка | см. инструкции по технике безопасности |
| Электрические данные | |
| Номинальное напряжение | 24 В DC |
