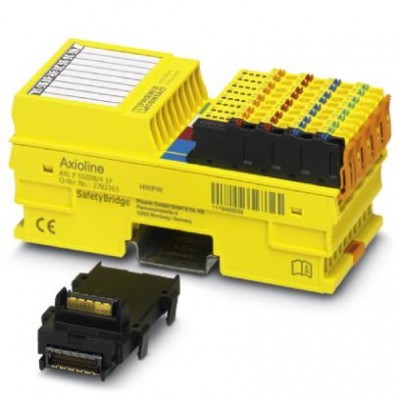

Модуль безопасности - AXL F SSDI8/4 1F - 2702263
Описание
Модуль цифрового ввода для систем обеспечения безопасности SafetyBridge: класс защиты IP20. Модуль оснащается 4 безопасными цифровыми входами (двухканальное исполнение) или 8 безопасными цифровыми входами (одноканальное исполнение).. Модуль безопасности представляет собой модуль ввода серии Axioline F для применения в системе с технологией SafetyBridge Technology V3. Являясь составной частью станции Axioline F, модуль безопасности может быть подключен к любой точке системы EtherCAT®, EtherNet/IP™, Sercos, Modbus, PROFINET или PROFIBUS. Модуль оснащается четырьмя безопасными цифровыми входами (двухканальное исполнение) или восемью безопасными цифровыми входами (одноканальное исполнение). В системе SafetyBridge Technology V3 в зависимости от типа установки и настройки параметров модуль безопасности позволяет достигать следующих уровней полноты безопасности:– до SIL 3 согласно стандарту EN 61508;
– до SILCL 3 согласно стандарту EN 62061;
– до категории 4/PL e согласно стандарту EN ISO 13849-1.
Характеристики
| eCl@ss | |
| eCl@ss 5.1 | 27242604 |
| eCl@ss 8.0 | 27242604 |
| eCl@ss 9.0 | 27242604 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 5.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| UNSPSC | |
| UNSPSC 13.2 | 32151602 |
| Входные данные | |
| Входное напряжение | 24 В DC (через тактовые выходы T1 и T2 или от внешней сети) |
| Диапазон входных напряжений | -3 В DC ... 30,2 В DC |
| Наименование, вход | Цифровые входы |
| Интерфейсы | |
| Количество каналов | 1 |
| Общие сведения | |
| Вес нетто | 347,6 г |
| Тип монтажа | Монтажная рейка |
| Указания по значениям массы | со штекерами и цокольным модулем |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 66 кПа ... 108 кПа (до 3500 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 70 кПа ... 108 кПа (до 3000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 75 % (без выпадения конденсата) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Параметры техники безопасности | |
| Категория | макс. 4 (двуканальный; в зависимости от параметров и разводки) |
| Ограничение претензий касательно класса безопасности (SIL CL) | макс. 3 (двуканальный; в зависимости от параметров и разводки) |
| Уровень эффективности (PL) | макс. e (двуканальный; в зависимости от параметров и разводки) |
| Уровни совокупной безопасности (SIL) | макс. 3 (двуканальный; в зависимости от параметров и разводки) |
| Питание | |
| Диапазон напряжения питания | 19,2 В DC ... 30,2 В DC (включая все отклонения и коэффициент пульсации) |
| Потенциалы Axioline | |
| Наименование защиты | Защита от подключения с неправильной полярностью, защитная схема, соответствующая требованиям по ЭМС, распознавание падений напряжения |
| Потребляемый ток | тип. 280 мА (все выходы установлены; питание через UIот 19,2 В DC до 30,2 В DC) макс. 310 мА |
| Электропитание | 5 В DC (посредством цокольного модуля) |
| Размеры | |
| Высота | 126,1 мм |
| Глубина | 54 мм |
| Указание по размерам | Размеры корпуса |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -35 °C ... 60 °C (Монтажное положение: на выбор) |
| Ширина | 53,6 мм |
| Функции | |
| Наименование | МЭК 61508 - высокие требования |
| Цифровые входы | |
| Время фильтрования (входной фильтр) | 1,5 мс |
| Входная характеристика | МЭК 61131-2, тип 3 |
| Количество входов | 4 (при двуканальной разводке) 8 (при одноканальной разводке) |
| Номинальный входной ток при UIN | тип. 4,2 мА |
| Описание входа | МЭК 61131-2, тип 3 |
| Типичный входной ток одного канала | 4,2 мА |
