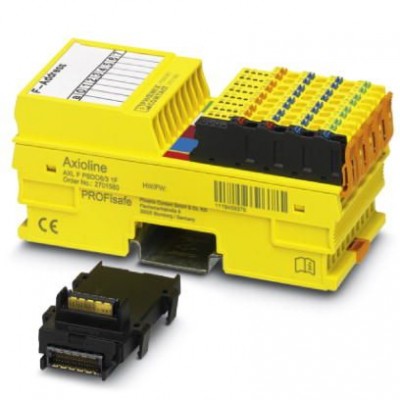

Модуль безопасности - AXL F PSDO8/3 1F - 2701560
Описание
Цифровой модуль вывода для систем безопасности, класс защиты IP20, для использования в системах PROFIsafe. Модуль оснащается 4 безопасными цифровыми выходами (двухканальное исполнение) или 8 безопасными цифровыми выходами (одноканальное исполнение).. Модуль безопасности представляет собой модуль вывода серии Axioline F, предназначенный для использования в системе PROFIsafe. Модуль оснащается четырьмя безопасными цифровыми выходами (2-канальное исполнение) или 8 безопасными цифровыми выходами (1-канальное исполнение). Параметры выходов настраиваются в соответствии с целью применения, при этом обеспечивается возможность подключения исполнительных устройств к системе безопасности PROFIsafe.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250308 |
| eCl@ss 4.1 | 27250308 |
| eCl@ss 5.0 | 27250308 |
| eCl@ss 5.1 | 27242904 |
| eCl@ss 6.0 | 27242604 |
| eCl@ss 7.0 | 27242604 |
| eCl@ss 8.0 | 27242604 |
| eCl@ss 9.0 | 27242604 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC001617 |
| ETIM 4.0 | EC001449 |
| ETIM 5.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Выходные данные | |
| Выходной ток | макс. 2 A (на канал) макс. 4 A (на каждую группу) макс. 8 A (Суммарный ток всех выходов; соблюдайте указания в руководстве пользователя) от от 45 °C согласно CULUS |
| Общие сведения | |
| Вес нетто | 222 г |
| Способ подключения | 2-, 3-проводной кабель |
| Тип монтажа | Монтажная рейка |
| Указания по значениям массы | со штекерами и цокольным модулем |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 66 кПа ... 108 кПа (до 3500 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 70 кПа ... 108 кПа (до 3000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 75 % (без выпадения конденсата) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Параметры техники безопасности | |
| Категория | макс. 4 (двуканальный; в зависимости от параметров и разводки) |
| Ограничение претензий касательно класса безопасности (SIL CL) | макс. 3 (двуканальный; в зависимости от параметров и разводки) |
| Уровень эффективности (PL) | макс. e (двуканальный; в зависимости от параметров и разводки) |
| Уровни совокупной безопасности (SIL) | макс. 3 (двуканальный; в зависимости от параметров и разводки) |
| Питание | |
| Диапазон напряжения питания | 19,2 В DC ... 30,2 В DC (включая все отклонения и коэффициент пульсации) |
| Потенциалы Axioline | |
| Наименование защиты | Защита от подключения с неправильной полярностью, защитная схема, соответствующая требованиям по ЭМС, распознавание падений напряжения |
| Потребляемый ток | тип. 260 мА (все выходы установлены; питание через UOот 19,2 В DC до 30,2 В DC) макс. 280 мА |
| Электропитание | 5 В DC (посредством цокольного модуля) |
| Размеры | |
| Высота | 126,1 мм |
| Глубина | 54 мм |
| Указание по размерам | Размеры корпуса |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -35 °C ... 60 °C (Монтажное положение: на выбор) |
| Ширина | 53,6 мм |
| Функции | |
| Наименование | МЭК 61508 - высокие требования |
| Цифровые выходы | |
| Выходное напряжение | 24 В DC |
| Количество выходов | 4 (при двуканальной разводке) 8 |
| Максимальный выходной ток на 1 канал | 2 A |
| Максимальный выходной ток на 1 модуль / клемму | 8 A |
| Наименование, выход | Цифровые выходы |
