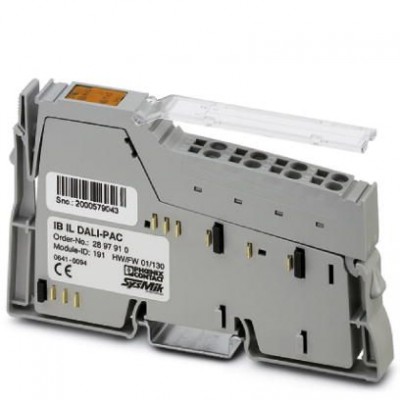

Коммуникационный модуль - IB IL DALI-PAC - 2897910
Описание
Inline, Ведущее устройство DALI, Расширение до IB IL DALI/PWR-PAC, скорость передачи данных в локальной шине: 500 кбит/с, cтепень защиты: IP20, вкл. штекер Inline и поле для маркировки. Клемма предназначена для установки внутри станции Inline.Она представляет собой ведущее устройство DALI, которое может управлять до 63 устройствами DALI.
Расширительная клемма IB IL DALI-PAC для IB IL DALI/PWR-PAC.
К IB IL DALI/PWR-PAC можно подключать до 3 IB IL DALI-PAC.
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250203 |
| eCl@ss 4.1 | 27250203 |
| eCl@ss 5.0 | 27250203 |
| eCl@ss 5.1 | 27242608 |
| eCl@ss 6.0 | 27242608 |
| eCl@ss 7.0 | 27242608 |
| eCl@ss 8.0 | 27242608 |
| eCl@ss 9.0 | 27242608 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC001434 |
| ETIM 3.0 | EC001604 |
| ETIM 4.0 | EC001601 |
| ETIM 5.0 | EC001604 |
| ETIM 6.0 | EC001604 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Данные датчика | |
| Допустимая нагрузка по току | макс. 128 мА (Нагрузка на шину; учитывайте изменение характеристик клеммы IB IL DALI/PWR-PAC!) |
| Интерфейсы | |
| Выходной ток при коротком замыкании | макс. 250 мА |
| Скорость передачи данных | 500 кбит/с |
| Общие сведения | |
| Вес нетто | 57 г |
| Тип монтажа | Монтажная рейка |
| Указания по значениям массы | со штекером |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 80 кПа ... 106 кПа (до 2000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без образования конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Потенциалы Axioline | |
| Наименование защиты | Шина оснащена защитой до 250 В AC |
| Электропитание | тип. 14 В DC (Напряжение шины) |
| Размеры | |
| Высота | 119,8 мм |
| Глубина | 71,5 мм |
| Указание по размерам | Размеры корпуса |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C (При использовании клеммы IB IL DALI/PWR-PAC учитывайте изменение характеристик, см. техническое описание DB DE IB IL DALI/PWR-PAC.) |
| Ширина | 12,2 мм |
| Функции | |
| Наименование | Соединительный штекер Inline |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 16 |
| Сечение провода AWG мин. | 24 |
| Монтажные характеристики | |
| Тип подключения | Пружинный зажим |
