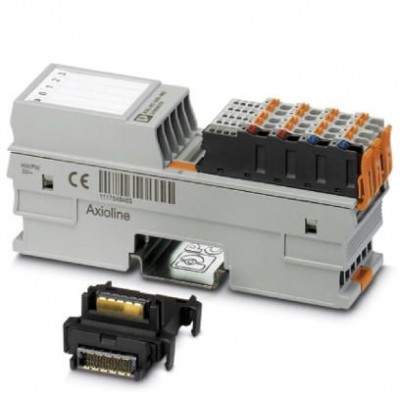

Коммуникационный модуль - AXL F RS UNI XC 1H - 2702006
Описание
Коммуникационный модуль Axioline F, модель для применения в экстремальных условиях, для последовательной передачи данных, 1 настраиваемый интерфейс RS‑485/422 или RS‑232 (включая цокольный модуль шины и штекеры). Данный модуль предназначен для применения внутри станции Axioline F.Он обеспечивает работу распространенных периферийных устройств с последовательным интерфейсом в шинной системе.
Специальные инженерные решения и испытания позволяют использовать модули в экстремальных условиях окружающей среды.
Характеристики
| eCl@ss | |
| eCl@ss 5.1 | 27242601 |
| eCl@ss 6.0 | 27242601 |
| eCl@ss 8.0 | 27242608 |
| eCl@ss 9.0 | 27242608 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 5.0 | EC001604 |
| ETIM 6.0 | EC001604 |
| UNSPSC | |
| UNSPSC 13.2 | 32151602 |
| Входы датчика | |
| Четность | Even, Odd или No Parity |
| Интерфейс Ethernet | |
| Среда передачи | Медь |
| Интерфейс передачи данных | |
| Нагрузочный резистор | активный, интегрированный |
| Интерфейсы | |
| Биты данных | 5 ... 8 |
| Входной буфер | 4 кбайт |
| Выходной буфер | 1 кбайт |
| Количество каналов | 2 |
| Скорость передачи данных | 100 Мбит/с |
| Стоповые биты | 1 или 2 |
| Канал последовательного ввода-вывода | |
| Тип передачи | Прозрачный режим, режим сквозной передачи, XON/XOFF, Modbus/RTU |
| Общие сведения | |
| Вес нетто | 187,9 г |
| Диагностические сообщения | Отказ питания периферийных устройств да |
| Интерфейс | RS-232, RS-485, RS-422 |
| Тип монтажа | Монтажная рейка |
| Указания по значениям массы | со штекерами и цокольным модулем |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Последовательный интерфейс | |
| Поддерживаемые протоколы | Прозрачный, конец-конец, XON/XOFF, Modbus/RTU (поддержка работы с ведущим устройством) |
| Потенциалы Axioline | |
| Потребляемый ток | тип. 200 мА макс. 240 мА |
| Электропитание | 5 В DC (посредством цокольного модуля) |
| Разделение потенциалов | |
| Испытательный участок | Питание 5 В (логическая схема шины) / питание 5 В (периферийное устр-во) 500 В AC 50 Гц 1 мин. Питание 5 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. Питание 5 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. |
| Размеры | |
| Высота | 126,1 мм |
| Глубина | 54 мм |
| Указание по размерам | Глубина имеет значение при использовании монтажной рейки TH 35-7.5 (согласно EN 60715). |
| Стандарты и предписания | |
| Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C (Стандартный) -40 °C ... 70 °C (Расширенный, см. главу «Успешно протестировано: использование в экстремальных окружающих условиях» в паспорте.) |
| Ширина | 35 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функции | |
| Наименование | Axioline F штекер |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 16 |
| Сечение провода AWG мин. | 24 |
| Монтажные характеристики | |
| Тип подключения | Зажимы Push-in |
