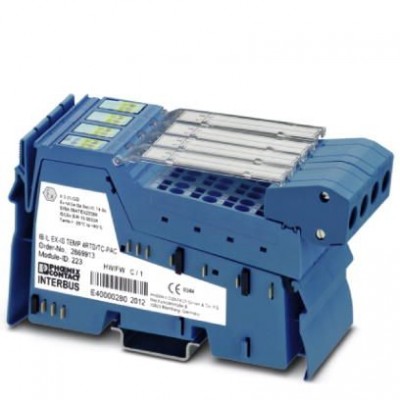

Клеммы Inline - IB IL EX-IS TEMP 4 RTD/TC-PAC - 2869913
Описание
Искробезопасная температурная клемма Inline, 4 конфигурируемых входных канала, с принадлежностямиХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27240405 |
| eCl@ss 4.1 | 27240405 |
| eCl@ss 5.0 | 27242201 |
| eCl@ss 5.1 | 27242601 |
| eCl@ss 6.0 | 27242601 |
| eCl@ss 7.0 | 27242601 |
| eCl@ss 8.0 | 27242601 |
| eCl@ss 9.0 | 27242601 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC001596 |
| ETIM 4.0 | EC001596 |
| ETIM 5.0 | EC001596 |
| ETIM 6.0 | EC001596 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Аналоговые входы | |
| Диапазон сопротивлений, линейн. | 0 Ω ... 800 Ω 0 Ω ... 5000 Ω |
| Применяемые типы датчиков (RTD) | 2- и 3-проводн., платина, никель (DIN 100, 200, 500, 1000) |
| Применяемые типы датчиков (TC) | J, K, E, R, S, T |
| Разрешение АЦП | 16 бит (15 бит + знаковый разряд) |
| Форматы данных | IB IL, совместим с S7 |
| Входные данные | |
| Входной сигнал напряжения | -15 мВ ... 85 мВ |
| Интерфейсы | |
| Скорость передачи данных | 500 кбит/с |
| Общие сведения | |
| Вес нетто | 222 г |
| Потребляемая мощность | 1,5 Вт (Все каналы) |
| Способ подключения | 2-, 3-проводной кабель |
| Тип монтажа | Монтажная рейка |
| Окружающие условия | |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Размеры | |
| Высота | 136,8 мм |
| Глубина | 71,5 мм |
| Стандарты и предписания | |
| ATEX | II 3(1)GD Ex nA [ia Ga Da] IIC T4 Gc Sira 09ATEX2339X |
| IECEx | Ex nA [ia Ga Da] IIC T4 Gc IECEx SIR 10.0033X |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
| Ширина | 48,8 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
