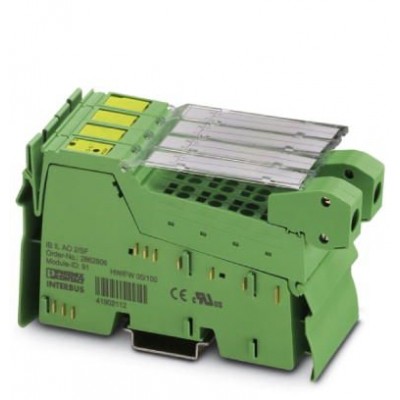

Клеммы Inline - IB IL AO 2/SF-2MBD-PAC - 2862194
Описание
Inline, Клемма аналогового вывода, Аналоговые выходы: 2, 0 В ... 10 В, 0 мА ... 20 мА, 4 мА ... 20 мА, cпособ подключения: 2-проводная схема, скорость передачи данных в локальной шине: 2 Мбит/с, cтепень защиты: IP20, включая штекеры Inline и поля для маркировкиХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250303 |
| eCl@ss 4.1 | 27250303 |
| eCl@ss 5.0 | 27250303 |
| eCl@ss 5.1 | 27242601 |
| eCl@ss 6.0 | 27242601 |
| eCl@ss 7.0 | 27242601 |
| eCl@ss 8.0 | 27242601 |
| eCl@ss 9.0 | 27242601 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC001431 |
| ETIM 3.0 | EC001596 |
| ETIM 4.0 | EC001596 |
| ETIM 5.0 | EC001596 |
| ETIM 6.0 | EC001596 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Аналоговые входы | |
| Время цифроаналогового преобразования | < 100 мкс |
| Аналоговые выходы | |
| DAC-разрешение | 16 бит |
| Обновление данных процесса | < 1 мс |
| Представление выходного значения | 16 бит (15 бит + плюс знаковый разряд) |
| Выход сигнала измерительного преобразователя | |
| Выходной сигнал, ток | 0 мА ... 20 мА 4 мА ... 20 мА |
| Выходные данные | |
| Выходной сигнал, напряжение | 0 В ... 10 В |
| Нагрузка / выходная нагрузка, выход напряжения | > 2 кΩ 0,03 % |
| Нагрузка / выходная нагрузка, выход тока | > 500 Ω |
| Интерфейс Ethernet | |
| Среда передачи | Медь |
| Интерфейсы | |
| Количество каналов | 2 |
| Скорость передачи данных | 2 Мбит/с |
| Общие сведения | |
| Вес нетто | 125 г |
| Тип монтажа | Монтажная рейка |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Разделение потенциалов | |
| Испытательный участок | Питание 7,5 В (логическая схема шины), питание 24 В UANA/ периферийные устр-ва 500 В AC 50 Гц 1 мин. Питание 7,5 В (логическая схема шины), питание 24 В UANA/Заземление 500 В AC 50 Гц 1 мин. Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. |
| Размеры | |
| Высота | 136,8 мм |
| Глубина | 71,5 мм |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| Ширина | 48,8 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функции | |
| Точность | тип. 0,01 % (от конечного значения выходной области, диапазон тока) тип. 0,008 % (конечного значения выходной области, диапазон напряжения) |
