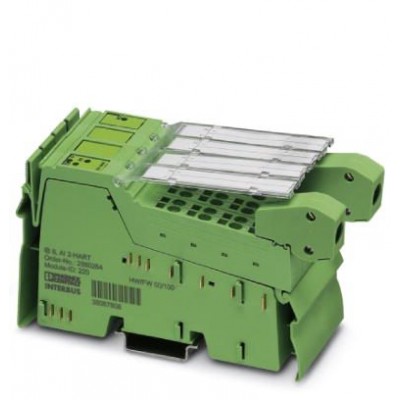

Клеммы Inline - IB IL AI 2-HART-PAC - 2862149
Описание
Inline, Клемма аналогового ввода, Аналоговые входы: 2, 4 мА ... 20 мА, 0 мА ... 25 мА, cпособ подключения: 2-проводная схема, скорость передачи данных в локальной шине: 500 кбит/с, Функциональность HART, Протокол передачи данных HART, cтепень защиты: IP20, включая штекеры Inline и поля для маркировки. Клемма предназначена для установки внутри станции Inline.Она предлагает возможность коммуникации с интеллектуальными полевыми устройствами по стандартизированным протоколам связи INTERBUS и HART. Одновременно допускается обмен аналоговыми и цифровыми данными. Аналоговый сигнал передает производственную информацию. Промодулированный цифровой сигнал позволяет одновременно наладить двунаправленную передачу данных с HART-совместимым датчиком.
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250303 |
| eCl@ss 4.1 | 27250303 |
| eCl@ss 5.0 | 27250303 |
| eCl@ss 5.1 | 27242601 |
| eCl@ss 6.0 | 27242601 |
| eCl@ss 7.0 | 27242601 |
| eCl@ss 8.0 | 27242601 |
| eCl@ss 9.0 | 27242601 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC001431 |
| ETIM 3.0 | EC001596 |
| ETIM 4.0 | EC001596 |
| ETIM 5.0 | EC001596 |
| ETIM 6.0 | EC001596 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Аналоговые входы | |
| Время цифроаналогового преобразования | около 10 мкс (синхронно с шиной) |
| Входное сопротивление, вход тока | 250 Ω |
| Диапазон синфазного напряжения, сигнал - общий проводник | 40 В (между токовым входом и функциональным заземлением) |
| Предельная частота (3 дБ) | 25 Гц |
| Представление измеренного значения | 16 бит с дополнением до двух |
| Принцип измерения | Последовательное приближение |
| Разрешение АЦП | 16 бит |
| Разрешение измеренного значения | 16 бит (15 бит + знак) |
| Указание по технологии подключения | экранирован. |
| Форматы данных | IB IL, нормированная форма представления, PIO |
| Интерфейс Ethernet | |
| Среда передачи | Медь |
| Интерфейсы | |
| Количество каналов | 2 |
| Скорость передачи данных | 500 кбит/с |
| Общие сведения | |
| Вес нетто | 134 г |
| Диагностические сообщения | Отказ питания внутренних периферийных устройств да Ошибка периферийного устр-а Сообщение об ошибке в процессных данных Ошибка пользователя Сообщение об ошибке в процессных данных |
| Потребляемая мощность | тип. 1,9 Вт |
| Режим работы | Режим передачи процессных данных (2 слова), PCP с 2 словами |
| Способ подключения | 2-проводная схема |
| Тип монтажа | Монтажная рейка |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без образования конденсата) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без образования конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Разделение потенциалов | |
| Испытательный участок | Питание 7,5 В (логическая схема шины), питание 24 В UANA/ периферийные устр-ва 500 В AC 50 Гц 1 мин. Питание 7,5 В (логическая схема шины), питание 24 В UANA/Заземление 500 В AC 50 Гц 1 мин. Периферийное устройство / заземление 500 В AC 50 Гц 1 мин. |
| Размеры | |
| Высота | 135 мм |
| Глубина | 71,5 мм |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| Ширина | 48,8 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Цифровые входы | |
| Входной сигнал тока | 4 мА ... 20 мА 0 мА ... 25 мА |
