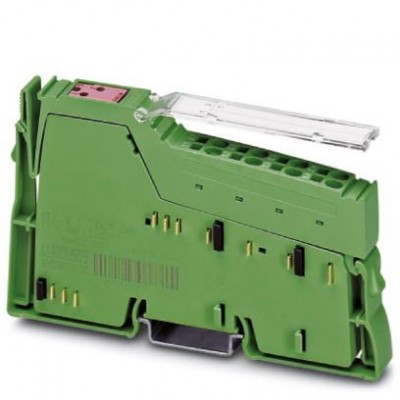

Клеммы Inline - IB IL 24/48 DOR 2/W-PAC - 2863119
Описание
Inline, Релейная клемма, Релейный выход: 2 (сухие контакты), 24 В AC / 48 В DC, 2 A, для коммутации омических нагрузок, скорость передачи данных в локальной шине: 500 кбит/с, cтепень защиты: IP20, вкл. штекер Inline и поле для маркировки. Клемма предназначена для установки внутри станции Inline.Она оснащена двумя релейными переключающими контактами, которые выведены без потенциала и независимо друг от друга.
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250302 |
| eCl@ss 4.1 | 27250302 |
| eCl@ss 5.0 | 27250302 |
| eCl@ss 5.1 | 27242604 |
| eCl@ss 6.0 | 27242604 |
| eCl@ss 7.0 | 27242604 |
| eCl@ss 8.0 | 27242604 |
| eCl@ss 9.0 | 27242604 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC001430 |
| ETIM 3.0 | EC001599 |
| ETIM 4.0 | EC001599 |
| ETIM 5.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Интерфейсы | |
| Количество каналов | 2 |
| Скорость передачи данных | 500 кбит/с |
| Контактная часть | |
| Исполнение контакта | 2 сухих переключающих контакта |
| Макс. ток продолжительной нагрузки | 2 A (при максимальной температуре окружающей среды) |
| Общие сведения | |
| Вес нетто | 63 г |
| Долговечность механическая | 2 x 105коммутационных циклов |
| Потребляемая мощность | 0,23 Вт |
| Режим работы | Режим передачи производственных данных (2 бит) |
| Тип монтажа | Монтажная рейка |
| Указания по значениям массы | со штекером |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Разделение потенциалов | |
| Испытательный участок | Контакт реле / логические схемы управления шиной 1,5 кВ 50 Гц 1 мин. Контакт / контакт 1 кВ 50 Гц 1 мин. Контакт / PE 1 кВ 50 Гц 1 мин. |
| Размеры | |
| Высота | 119,8 мм |
| Глубина | 71,5 мм |
| Указание по размерам | Размеры корпуса |
| Релейные выходы: цепь активации | |
| Коммутационная способность | 60 Вт 62 ВА (Активн.) |
| Напряжение переключения | мин. 10 мВ (DC) макс. 30 В AC (Безопасное пониженное напряжение (EN 61131)) макс. 60 В DC (Безопасное пониженное напряжение (EN 61131)) |
| Описание выходов | Релейный переключающий контакт |
| Релейный выход | |
| Ток переключения | мин. 10 мкA 2 A (30 В DC) 1 A (60 В DC) |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| Ширина | 12,2 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Цифровые выходы | |
| Количество выходов | 2 (сухие контакты) |
| Максимальный выходной ток на 1 канал | 2 A |
| Максимальный выходной ток на 1 модуль / клемму | 4 A |
| Наименование, выход | Релейный выход |
| Электрические данные | |
| Номинальное напряжение | 24 В AC |
