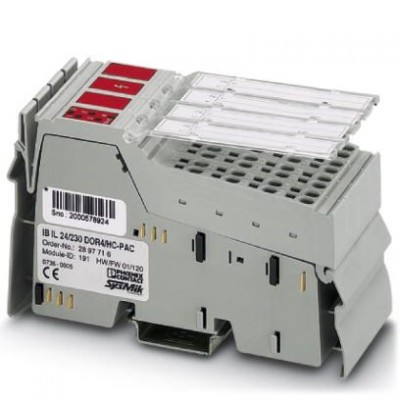

Клеммы Inline - IB IL 24/230 DOR4/HC-PAC - 2897716
Описание
Inline, Релейная клемма, Релейный выход: 4 (сухие контакты), 24 В DC / 230 В AC, 10 A, высокий пусковой ток, скорость передачи данных в локальной шине: 500 кбит/с, cтепень защиты: IP20, включая штекеры Inline и поля для маркировки. Клемма предназначена для установки внутри станции Inline.Она оснащена четырьмя релейными контактами, которые выведены без потенциала.
Данные клеммы можно использовать в диапазоне безопасных малых напряжений и диапазоне переменного тока.
При применении модулей в цепях переменного тока необходимо соблюдать требования распоряжений соответствующие и стандартов безопасности!
Особенности
- безопасная развязка согласно EN 50178
- сухие контакты для подключения четырех исполнительных элементов
- номинальный ток на выходе: 10 A
- высокий ток включения
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250302 |
| eCl@ss 4.1 | 27250302 |
| eCl@ss 5.0 | 27250302 |
| eCl@ss 5.1 | 27242604 |
| eCl@ss 6.0 | 27242604 |
| eCl@ss 7.0 | 27242604 |
| eCl@ss 8.0 | 27242604 |
| eCl@ss 9.0 | 27242604 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC001430 |
| ETIM 3.0 | EC001599 |
| ETIM 4.0 | EC001599 |
| ETIM 5.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Интерфейсы | |
| Количество каналов | 2 |
| Скорость передачи данных | 500 кбит/с |
| Общие сведения | |
| Вес нетто | 229 г |
| Тип монтажа | Монтажная рейка |
| Указания по значениям массы | cо штекером |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 80 кПа ... 106 кПа (до 2000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 0 % ... 85 % (hа внешней стороне корпуса допускается кратковременно выпадение небольшого количества конденсата) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 0 % ... 85 % (без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Разделение потенциалов | |
| Испытательный участок | Контакт реле / логические схемы управления шиной 4 кВ 50 Гц 1 мин. Контакт / контакт 1 кВ 50 Гц 1 мин. Контакт / PE 1 кВ 50 Гц 1 мин. |
| Размеры | |
| Высота | 119,8 мм |
| Глубина | 71,5 мм |
| Указание по размерам | Размеры корпуса |
| Релейные выходы: цепь активации | |
| Описание выходов | Замыкающий контакт реле |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| Ширина | 48,8 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Цифровые выходы | |
| Количество выходов | 4 (сухие контакты) |
| Максимальный выходной ток на 1 канал | 10 A |
| Наименование, выход | Релейный выход |
| Электрические данные | |
| Номинальное напряжение | 24 В DC |
