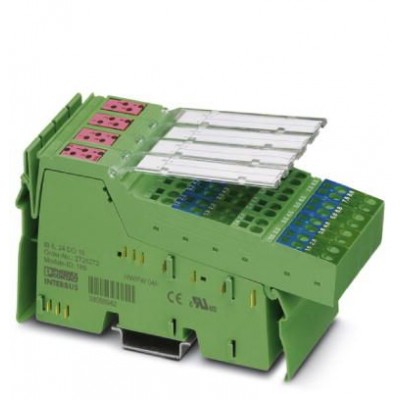

Клеммы Inline - IB IL 24 DO16-2MBD-PAC - 2862013

Описание

Inline, Клемма цифрового вывода, Цифровые выходы: 16, 24 В DC, 500 мА, cпособ подключения: 3-проводная схема, скорость передачи данных в локальной шине: 2 Мбит/с, cтепень защиты: IP20, включая штекеры Inline и поля для маркировки. Клемма предназначена для установки внутри станции Inline.
Она служит для вывода цифровых сигналов.

Характеристики

eCl@ss
eCl@ss 4.0 27250302
eCl@ss 4.1 27250302
eCl@ss 5.0 27250302
eCl@ss 5.1 27242604
eCl@ss 6.0 27242604
eCl@ss 7.0 27242604
eCl@ss 8.0 27242604
eCl@ss 9.0 27242604
Environmental Product Compliance
China RoHS Период времени для применения по назначению: не ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 2.0 EC001430
ETIM 3.0 EC001599
ETIM 4.0 EC001599
ETIM 5.0 EC001599
ETIM 6.0 EC001599
UNSPSC
UNSPSC 11 43172015
UNSPSC 12.01 43201404
UNSPSC 13.2 32151602
UNSPSC 6.01 43172015
UNSPSC 7.0901 43201404
Интерфейсы
Количество каналов 2
Скорость передачи данных 2 Мбит/с
Общие сведения
Вес нетто 130 г
Диагностические сообщения Короткое замыкание / перегрузка цифровых выходов Выдача сообщений об ошибках в виде диагностических кодов (шина), а также индикация с помощью светодиода (D) модуля (мигает с частотой 2 Гц)
Потребляемая мощность макс. 0,79 Вт
Режим работы Пословный режим передачи данных процесса
Способ подключения 3-проводная схема
Тип монтажа Монтажная рейка
Указания по значениям массы cо штекером
Окружающие условия
Давление воздуха (хранение / транспортировка) 70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Давление воздуха (эксплуатации) 70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Допустимая влажность воздуха (хранение / транспортировка) 10 % ... 95 % (согласно DIN EN 61131-2)
Допустимая отн. влажность воздуха (при эксплуатации) 10 % ... 95 % (согласно DIN EN 61131-2)
Степень защиты IP20
Температура окружающей среды (хранение/транспорт) -25 °C ... 85 °C
Разделение потенциалов
Испытательный участок Питание 5 В входной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 мин.
Питание 5 В выходной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 мин.
Питание 7,5 В (логическая схема шины) / питание 24 В (периферийное устройство) 500 В AC 50 Гц 1 мин.
Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин.
Размеры
Высота 140,5 мм
Глубина 71,5 мм
Указание по размерам Размеры корпуса
Технические данные
Температура окружающей среды (при эксплуатации) -25 °C ... 55 °C
Ширина 48,8 мм
Указание
Ограничение износа ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Цифровые выходы
Выходное напряжение 24 В DC (US- 1 В)
Количество выходов 16
Максимальный выходной ток на 1 канал 500 мА
Максимальный выходной ток на 1 модуль 8 A
Наименование, выход Цифровые выходы
Номинальная активная нагрузка 12 Вт
Номинальная индуктивная нагрузка 12 Вт
Номинальная нелинейная нагрузка 12 Вт
Электрические данные
Номинальное напряжение 24 В DC (Разность напряжений при INenn≤ 1 В)

Рекомендуемые товары

17 146 руб.
  • Производитель: Phoenix Contact
  • Артикул: 2862013
  • Наличие: Предзаказ
  • GTIN: 4017918974657
