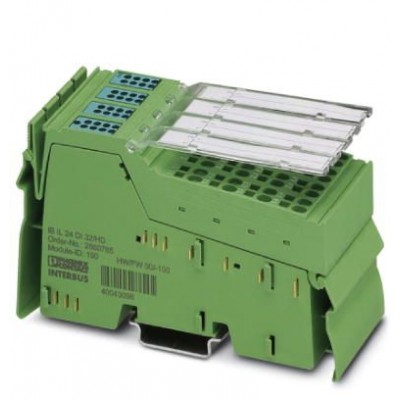

Клеммы Inline - IB IL 24 DI 32/HD-PAC - 2862835

Описание

Inline, Клемма цифрового ввода, Цифровые входы: 32, 24 В DC, cпособ подключения: 1-проводной кабель, скорость передачи данных в локальной шине: 500 кбит/с, cтепень защиты: IP20, включая штекеры Inline и поля для маркировки. Клемма предназначена для установки внутри станции Inline.
Она служит для регистрации цифровых сигналов.

Характеристики

eCl@ss
eCl@ss 4.0 27250302
eCl@ss 4.1 27250302
eCl@ss 5.0 27250302
eCl@ss 5.1 27242604
eCl@ss 6.0 27242604
eCl@ss 7.0 27242604
eCl@ss 8.0 27242604
eCl@ss 9.0 27242604
Environmental Product Compliance
China RoHS Период времени для применения по назначению: не ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 2.0 EC001430
ETIM 3.0 EC001599
ETIM 4.0 EC001599
ETIM 5.0 EC001599
ETIM 6.0 EC001599
UNSPSC
UNSPSC 11 43172015
UNSPSC 12.01 43201404
UNSPSC 13.2 32151602
UNSPSC 6.01 43172015
UNSPSC 7.0901 43201404
Активная часть
Время срабатывания, типовое 2 мс
Входные данные
Входное напряжение 24 В DC
Наименование, вход Цифровые входы
Интерфейсы
Количество каналов 2
Скорость передачи данных 500 кбит/с
Общие сведения
Вес нетто 192,41 г
Диагностические сообщения Нет
Потребляемая мощность макс. 0,675 Вт
Режим работы Режим передачи данных процесса (2 слова)
Тип монтажа Монтажная рейка
Указания по значениям массы cо штекером
Окружающие условия
Давление воздуха (хранение / транспортировка) 70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Давление воздуха (эксплуатации) 70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Допустимая влажность воздуха (хранение / транспортировка) 10 % ... 95 % (без выпадения конденсата)
Допустимая отн. влажность воздуха (при эксплуатации) 10 % ... 95 % (без образования конденсата)
Степень защиты IP20
Температура окружающей среды (хранение/транспорт) -25 °C ... 85 °C
Разделение потенциалов
Испытательный участок Питание 7,5 В (логическая схема шины) / питание 24 В (периферийное устройство) 500 В AC 50 Гц 1 мин.
Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин.
Питание 7,5 В (логическая схема шины) / заземление 500 В AC 50 Гц 1 мин.
Размеры
Высота 119,8 мм
Глубина 71,5 мм
Указание по размерам Размеры корпуса
Технические данные
Температура окружающей среды (при эксплуатации) -25 °C ... 55 °C
Ширина 48,8 мм
Указание
Ограничение износа ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Цифровые входы
Временя задержки срабатывания при изменении сигнала с 0 на 1 2 мс
Временя задержки срабатывания при изменении сигнала с 1 на 0 4 мс
Входная характеристика МЭК 61131-2, тип 1
Диапазон входных напряжений, сигнал "0" -3 В DC ... 5 В DC
Диапазон входных напряжений, сигнал "1" 15 В DC ... 30 В DC
Количество входов 32
Номинальный входной ток при UIN тип. 2,8 мА
Типичный входной ток одного канала 2,8 мА

Рекомендуемые товары

11 654 руб.
  • Производитель: Phoenix Contact
  • Артикул: 2862835
  • Наличие: Предзаказ
  • GTIN: 4017918907594
