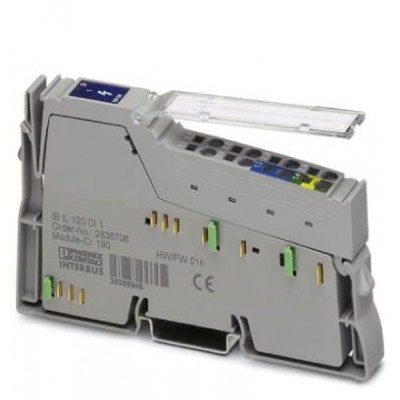

Клеммы Inline - IB IL 120 DI 1-PAC - 2861917
Описание
Inline, Клемма цифрового ввода, Цифровые входы: 1, 120 В AC, cпособ подключения: 3-проводная схема, скорость передачи данных в локальной шине: 500 кбит/с, cтепень защиты: IP20, вкл. штекер Inline и поле для маркировки. Клемма предназначена для установки внутри станции Inline.Она служит для регистрации цифровых сигналов в диапазоне перем. напряжения.
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250302 |
| eCl@ss 4.1 | 27250302 |
| eCl@ss 5.0 | 27250302 |
| eCl@ss 5.1 | 27242604 |
| eCl@ss 6.0 | 27242604 |
| eCl@ss 7.0 | 27242604 |
| eCl@ss 8.0 | 27242604 |
| eCl@ss 9.0 | 27242604 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC001430 |
| ETIM 3.0 | EC001599 |
| ETIM 4.0 | EC001599 |
| ETIM 5.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Входные данные | |
| Входное напряжение | 120 В AC |
| Наименование, вход | Цифровые входы |
| Интерфейсы | |
| Количество каналов | 2 |
| Скорость передачи данных | 500 кбит/с |
| Общие сведения | |
| Вес нетто | 39 г |
| Тип монтажа | Монтажная рейка |
| Указания по значениям массы | без штекера |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 80 кПа ... 160 кПа (до 2000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 75 % ... 85 % (hа внешней стороне корпуса допускается кратковременно выпадение небольшого количества конденсата) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 75 % ... 85 % (Для диапазона температур от -25 °C ... +55 °C необходимо предпринять соответствующие меры по предотвращению высокой влажности воздуха (> 85 %).) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Питание | |
| Диапазон напряжения питания | 108 В AC ... 135 В AC |
| Потенциалы Axioline | |
| Электропитание | 120 В AC |
| Разделение потенциалов | |
| Испытательный участок | Питание 5 В входной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 мин. Питание 5 В выходной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 мин. Питание 7,5 В (логическая схема) / область периферийных устройств 2500 В AC 50 Гц 1 мин. Выборочное испытание 1200 В AC 50 Гц 1 мин. |
| Размеры | |
| Высота | 119,8 мм |
| Глубина | 71,5 мм |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| Ширина | 12,2 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Цифровые входы | |
| Диапазон входных напряжений, сигнал "0" | 0 В AC ... 40 В AC |
| Диапазон входных напряжений, сигнал "1" | 77 В AC ... 135 В AC |
| Количество входов | 1 |
| Описание входа | МЭК 61131-2, тип 1 |
