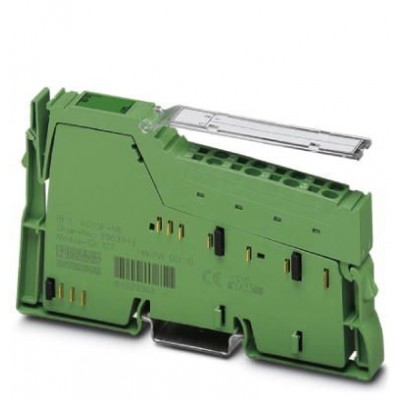

Клемма Inline-ME - IB IL AI 2/SF-ME - 2863944
Описание
Inline, Клемма аналогового ввода, Аналоговые входы: 2, 0 В ... 10 В, -10 В ... 10 В, 0 мА ... 20 мА, 4 мА ... 20 мА, -20 мА ... 20 мА, cпособ подключения: 2-проводная схема, скорость передачи данных в локальной шине: 500 кбит/с, cтепень защиты: IP20, вкл. штекер Inline и поле для маркировки. Клемма предназначена для установки внутри станции Inline.Она служит для регистрации аналоговых сигналов напряжения и тока.
Характеристики
eCl@ss | |
eCl@ss 4.0 | 27250303 |
eCl@ss 4.1 | 27250303 |
eCl@ss 5.0 | 27250303 |
eCl@ss 5.1 | 27242601 |
eCl@ss 6.0 | 27242601 |
eCl@ss 7.0 | 27242601 |
eCl@ss 8.0 | 27242601 |
eCl@ss 9.0 | 27242601 |
Environmental Product Compliance | |
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
ETIM | |
ETIM 2.0 | EC001431 |
ETIM 3.0 | EC001596 |
ETIM 4.0 | EC001596 |
ETIM 5.0 | EC001596 |
ETIM 6.0 | EC001596 |
UNSPSC | |
UNSPSC 11 | 43172015 |
UNSPSC 12.01 | 43201404 |
UNSPSC 13.2 | 32151602 |
UNSPSC 6.01 | 43172015 |
UNSPSC 7.0901 | 43201404 |
Аналоговые входы | |
Время цифроаналогового преобразования | около 120 мкс (на канал) |
Входное сопротивление, вход напряжения | > 220 кΩ |
Предельная частота (3 дБ) | 40 Гц |
Разрешение АЦП | 16 бит |
Разрешение измеренного значения | 13 бит (12 бит + плюс знаковый разряд) |
Форматы данных | IB IL, IB ST, IB RT, нормированная форма представления |
Входные данные | |
Входной сигнал напряжения | 0 В ... 10 В -10 В ... 10 В |
Интерфейс Ethernet | |
Среда передачи | Медь |
Интерфейсы | |
Количество каналов | 2 |
Скорость передачи данных | 500 кбит/с |
Общие сведения | |
Вес нетто | 86,2 г |
Способ подключения | 2-проводная схема |
Тип монтажа | Монтажная рейка |
Окружающие условия | |
Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно DIN EN 61131-2) |
Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
Степень защиты | IP20 |
Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
Размеры | |
Высота | 119,8 мм |
Глубина | 71,5 мм |
Технические данные | |
Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
Ширина | 12,2 мм |
Указание | |
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
Цифровые входы | |
Входной сигнал тока | 0 мА ... 20 мА 4 мА ... 20 мА -20 мА ... 20 мА |
