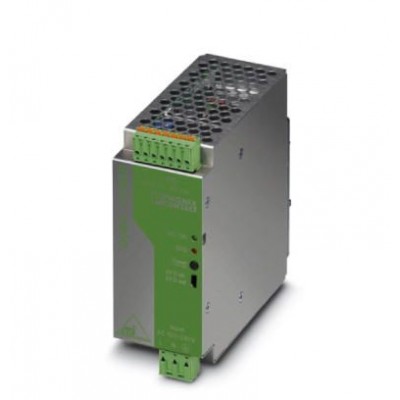

Источники питания - ASI QUINT 100-240/2.4 EFD - 2736686
Описание
Блок питания для AS-Interface, 2,4 A, встроенное устройство защиты от короткого замыкания, степень защиты IP20. Блок питания для систем AS-Interface. Для питания систем AS-Interface применяются специальные модули с диапазоном выходного напряжения от 29,5 В до 31,6 В DC. Кроме того системе AS-i необходимо наличие в блоке питания сети развязки данных для передачи коммуникационных сигналов через линию электропередачи. Устройство ASI QUINT 100-240/2.4 EFD может снабжать системы AS-i током до 2,4 A.Безопасность благодаря автоматическому распознаванию замыкания на землю: Если в системе AS-i происходят два замыкания на землю, это может привести к непроизвольному запуску механизмов или к невозможности их остановки. В ASI QUINT встроена функция контроля замыкания на землю. При возникновении короткого замыкания загорается светодиод и на выход подается соответствующий сигнал.
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250202 |
| eCl@ss 4.1 | 27250202 |
| eCl@ss 5.0 | 27259205 |
| eCl@ss 5.1 | 27242692 |
| eCl@ss 6.0 | 27242692 |
| eCl@ss 7.0 | 27242692 |
| eCl@ss 8.0 | 27242611 |
| eCl@ss 9.0 | 27242611 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 25 лет; |
| ETIM | |
| ETIM 2.0 | EC001039 |
| ETIM 3.0 | EC001039 |
| ETIM 4.0 | EC002542 |
| ETIM 5.0 | EC002583 |
| ETIM 6.0 | EC002583 |
| UNSPSC | |
| UNSPSC 11 | 39121004 |
| UNSPSC 12.01 | 39121004 |
| UNSPSC 13.2 | 39121004 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Активная часть | |
| Индикация рабочего напряжения | СИД |
| Воздушные пути и пути утечки | |
| Напряжение | 10 В (Уровень контроля 3) |
| Входные данные | |
| Входной предохранитель | 5 A (инертного типа, внутренний) |
| Выбор подходящих предохранителей | 6 A ... 16 A (Характеристика B, C, D, K) |
| Диапазон номинальных напряжений на входе | 100 В AC ... 240 В AC |
| Диапазон частот AC | 45 Гц ... 65 Гц |
| Диапазон частот DC | 0 Гц |
| Провалы напряжения в сети | > 20 мс (120 В AC) > 80 мс (230 В AC) |
| Выходные данные | |
| Возможность параллельного подключения | Нет |
| Возможность последовательного подключения | да |
| Время включения, типовое | < 0,5 c |
| Диапазон выходного напряжения | 28 В DC ... 30 В DC |
| Коммутационные пики, номинальная нагрузка | < 50 мB(ДА) |
| Номинальный ток на выходе (IN) | 2,4 A |
| Рассеиваемая мощность, без нагрузки, макс. | 3 Вт |
| Рассеиваемая мощность, номинальная нагрузка, макс. | 11 Вт |
| Данные по ЭМС | |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2006/95/ЕС |
| Общие сведения | |
| MTBF (IEC 61709, SN 29500) | > 500000 ч |
| Вес нетто | 0,75 кг |
| КПД | > 86 % (при 230 В AC и номинальных значениях) |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Напряжения изоляции на входе / выходе | 4 кВ AC (Типовое исп.) 2 кВ AC (Выборочное исп.) |
| Указания по монтажу | присоединяемый: горизонтально 0 мм, вертикально 50 мм |
| Окружающие условия | |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 95 % (При 25 °C, без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Питание устройства | |
| Номинальная потребляемая мощность | 72 Вт |
| Последовательный интерфейс | |
| Выходная мощность | 72 Вт |
| Потенциалы Axioline | |
| Потребляемый ток | около 1 A (120 В AC) 0,5 A (230 В AC) |
| Размеры | |
| Высота | 145 мм |
| Высота при альтернативном монтаже | 145 мм |
| Глубина | 125 мм |
| Глубина при альтернативном монтаже | 58 мм |
| Резьба винтов | M3 |
| Ширина при альтернативном монтаже | 122 мм |
| Стандарты и предписания | |
| Диапазон частот | 80 МГц ... 1 ГГц |
| Напряженность проверочного поля | 10 В/м |
| Помехоустойчивость | EN 61000-6-2:2005 |
| Примечания | Критерий B |
| Разряд между контактами | 4 кВ (Уровень контроля 2) |
| Сертификация UL | UL/C-UL, зарегистрированный UL 508 UL/C-UL, одобренный UL 60950-1 |
| Сигнал | 1 кВ (Уровень контроля 2 - асимметричный) |
| Стандарт - безопасная изоляция | DIN VDE 0100-410 DIN VDE 0106-1010 |
| Стандарт - безопасность трансформаторов | EN 61558-2-17 |
| Стандарт - оснащение силового оборудования электронными средствами | EN 50178/VDE 0160 (PELV) |
| Стандарт - требования к сетям питания (ограничение гармонических искажений) | EN 61000-3-2 |
| Стандарт - электробезопасность | EN 60950-1/VDE 0805 (БСНН) DIN VDE 0100-410 |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС 2004/108/EG |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (> 60 °C изменение хар-к: 2,5 %/K) |
| Ширина | 55 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 9 мм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Характеристики клемм, вход | |
| Сечение проводника AWG, макс. | 14 |
| Сечение проводника AWG, мин. | 24 |
| Электрические данные | |
| Номинальное напряжение | 30,1 В DC ±1,5 % |
| Электропитание | |
| Импульс пускового тока | < 15 A (стандартный (типовой)) |
| Остаточная пульсация | < 30 мB(ДА) |
| Монтажные характеристики | |
| Тип подключения | Пружинные клеммы с разъемными выводами |
